詳細情報 |
|||
| タイプ: | 隔離されたモジュール | 出力の数: | 1 |
|---|---|---|---|
| 入る電圧- （分）: | 4.5V | 入る電圧- （最高）: | 9V |
| 電圧-出力1: | 5V | 現在-出力（最高）: | 600mA |
| 力（ワット）: | 3 W | 電圧-分離: | 1.5 kV |
| 申請: | ITE （コマーシャル） | 特徴: | リモコン オン/オフ |
| ハイライト: | WRB0505ZP-3WR2,単離モジュールDC変換器,5V 600mA DCコンバーターIC |
||
製品の説明

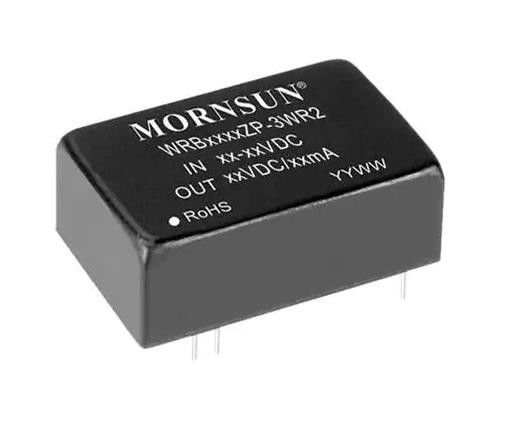

WRB0505ZP-3WR2 単離モジュール DC変換器 1 出力 5V 600mA 4.5V - 9V 入力
単離モジュール DC DCコンバーター
仕様WRB0505ZP-3WR2
| タイプ | 記述 |
| カテゴリー | DCDC変換機 |
| Mfr | モーンサン・アメリカ LLC |
| シリーズ | WRB_ZP-3WR2 (3W) |
| パッケージ | トューブ |
| タイプ | 単離モジュール |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4.5V |
| 電圧 - 入力 (最大) | 9V |
| 電圧 - 出力 1 | 5V |
| 電圧 - 出力 2 | - |
| 電圧 - 出力 3 | - |
| 電圧 - 出力 4 | - |
| 電流 - 出力 (最大) | 600mA |
| パワー (ワット) | 3W |
| 電圧 - 隔離 | 1.5kV |
| 申請 | ITE (商業用) |
| 特徴 | リモコン オン/オフ |
| 動作温度 | -40°C ~ 85°C |
| 効率性 | 74% |
| マウントタイプ | 穴を抜ける |
| パッケージ/ケース | 24DIPモジュール 7リード |
| サイズ / 寸法 | 1.26"L x 0.79"W x 0.43"H (32.0mm x 20.0mm x 10.8mm) |
| 供給者のデバイスパッケージ | - |
| 制御機能 | - |
| 承認機関 | CE |
| 標準番号 | 60950-1; 62368-1 |
特徴WRB0505ZP-3WR2
* 幅広く入力電圧範囲 (2:1)
*高効率 86%まで
* I/O 隔離試験電圧 1.5k VDC
*出力短回路保護 (自己回復)
* 作業環境温度範囲: -40°C〜+85°C
*CISPR32/EN55032 CLASS A に準拠する,追加部品なし
* UL60950,EN62368で承認された
WRB0505ZP-3WR2の応用
このシリーズのDC/DC変換機はすべて,図2に示した推奨回路を用いて配送前に試験される.
環境と輸出分類WRB0505ZP-3WR2
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 適用されない |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
