詳細情報 |
|||
| 出力構成: | ポジティブ | 出力型: | 調節可能 |
|---|---|---|---|
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 20V |
| 電圧 - 出力 (分/固定): | 1.25V | 電圧 - 出力 (最大): | 18.8V |
製品の説明

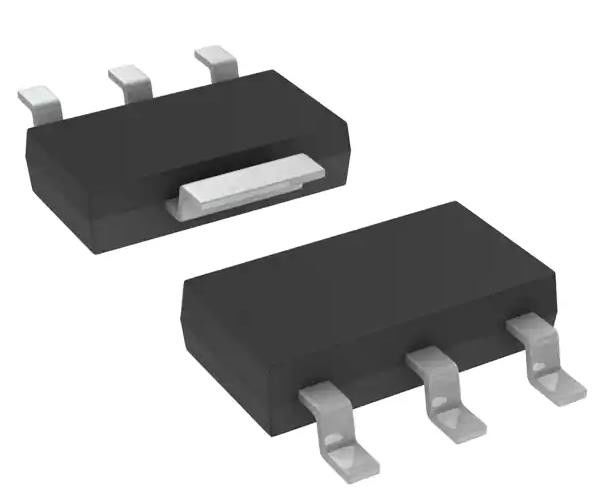

NCP1117STAT3G 線形電圧調節器IC ポジティブ調節可能 1 出力 1A SOT-223
仕様NCP1117STAT3G
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力構成 | ポジティブ |
| 出力型 | 調節可能 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 20V |
| 電圧 - 出力 (分/固定) | 1.25V |
| 電圧 - 出力 (最大) | 18.8V |
| 圧力の減少 (最大) | 1.2V @ 800mA |
| 電流 - 出力 | 1A |
| 電流 - 静止 (Iq) | 10mA |
| PSRR | 73dB (120Hz) |
| 制御機能 | - |
| 保護 機能 | 過剰な電流,過剰な温度 |
| 動作温度 | 0°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-261-4, TO-261AA について |
| 供給者のデバイスパッケージ | SOT-223 |
| 基本製品番号 | NCP1117 |
特徴NCP1117STAT3G
●出力電流は1.0A以上
● 1.2 V 最大脱出電圧 800 mA オーバー温度
固定出力電圧 1.5 V,1.8 V,1.9 V,2.0 V,2.5 V,2.85 V3.3V,5.0V,および12V
• 調節可能な出力電圧オプション
• 固定電圧出力装置の最小負荷要求がない
基準/出力電圧 ±1.0% に切断
●電流制限,安全運転,熱停止保護
• 20 V 入力での動作
• NCV前記は,ユニークなサイトと制御変更要件を必要とする自動車および他のアプリケーションのためのものです. AEC−Q100資格があり,PPAPに対応します.
• これらはPbフリーデバイスです
NCP1117STAT3Gの適用
• 消費者および産業用機器の規制点
• 2.85 V バージョンのアクティブ SCSI 終了
• 電力供給の切替に関する規制
• ハード ドライブ コントローラー
• バッテリー 充電器
環境と輸出分類NCP1117STAT3G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
