詳細情報 |
|||
| 単方向チャネル: | 2 | 電圧 - 逆スタンドオフ (標準): | 5.5V （最高） |
|---|---|---|---|
| 5.5V （最高）: | 7ボルト | 電圧- （最高） @ Ippを締め金で止めること: | 8V |
| 電流 - ピークパルス (10/1000µs): | 1A （8/20µs） | パワー - ピークパルス: | 45w |
| 電力線保護: | そうだ | 申請: | イーサネット、HDMI |
製品の説明

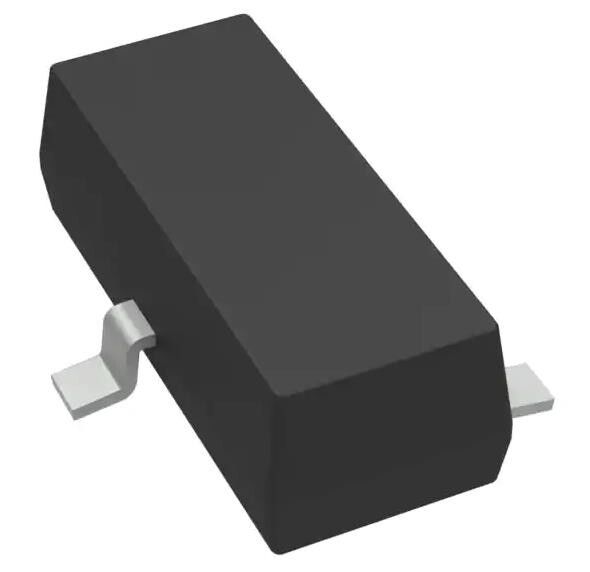

TPD2E009DBZR 8V クランプ 1A (8/20μs) Ipp Tvs ダイオード 表面マウント SOT-23-3
仕様TPD2E009DBZR
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | ステアリング (レールからレール) |
| 一方向のチャンネル | 2 |
| 電圧 - バックスタンド (タイプ) | 5.5V (最大) |
| 電圧 - 障害 (分) | 7V |
| 電圧 - 固定 (最大) @ Ipp | 8V |
| 電流 - ピークパルス (10/1000μs) | 1A (8/20μs) |
| パワー - ピークパルス | 45W |
| 電力網の保護 | そうだ |
| 申請 | イーサネット,HDMI |
| 容量 @ 周波数 | - |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SOT-23-3 |
| 基本製品番号 | TPD2E009 |
特徴TPD2E009DBZR
* 6Gbps までのデータ速度をサポート
* IEC 61000-4-2 ESD 保護
- +8kV 接触放電
- +8kVの空気ギャップ放電
* IEC 61000-4-5 超電圧保護
- 5A (8/20秒)
* 低容量
- DRT: 0.7pF (タイプ)
- DBZ: 0.9pF (タイプ)
* 0.05-pF 差分信号ペアの間のマッチング容量
* HDMl,LVDSSATA,イーサネット,またはUSBインターフェイスの差分データとクロックラインを保護するための二重マッチングTVSダイオード
* 空間節約 DRT と DBZ パッケージオプション
* 高速線のフロースルーピンのマッピングは,ESD保護チップをコネクターの近くに置く際に,ボードのレイアウトによる追加的な歪みをゼロに保証します.
TPD2E009DBZRの応用
末端機器:
- ノートブック
- セットトップボックス
- 携帯コンピュータ
- DVDプレーヤー
- メディアプレーヤー
* インターフェース:
- HDMI2で0
- USB3で0
- eSATA
- イーサネット
環境と輸出分類TPD2E009DBZR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
