詳細情報 |
|||
| 頻度: | 50Hz~6GHz | RFのタイプ: | 携帯電話,GSM,CDMA,WCDMA |
|---|---|---|---|
| 入れられた範囲: | -50dBm ~ 0dBm | 精度: | ±0.5dB |
| 電圧 - 供給: | 4.5V~5.5V | 電流 - 供給: | 60 mA |
| マウントタイプ: | 表面マウント | パッケージ/ケース: | 16-WQFNはパッド、CSPを露出した |
製品の説明

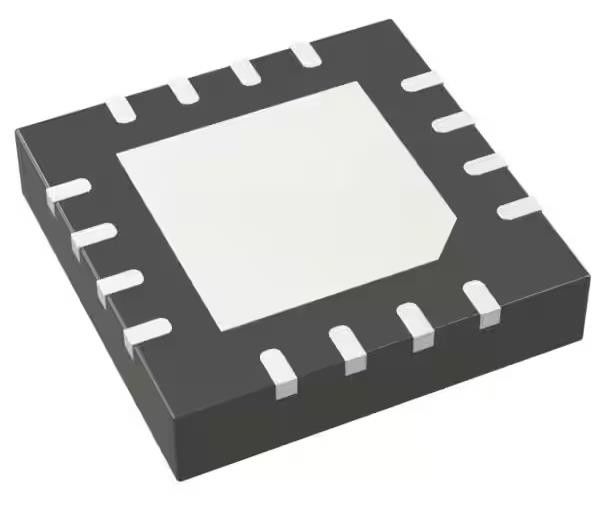

AD8363ACPZ-R7 RF検出器IC セルラー 50Hz ~ 6GHz -50dBm ~ 0dBm ±0.5dB 16-WQFN
仕様AD8363ACPZ-R7
| タイプ | 記述 |
| カテゴリー | RFとワイヤレス |
| RF検出器 | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 頻度 | 50Hz~6GHz |
| RFタイプ | 携帯電話,GSM,CDMA,WCDMA |
| 入力範囲 | -50dBm ~ 0dBm |
| 精度 | ±0.5dB |
| 電圧 - 供給 | 4.5V~5.5V |
| 電流 - 供給 | 60mA |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-WQFN 露出パッド,CSP |
| 供給者のデバイスパッケージ | 16-LFCSP (4x4) |
| 基本製品番号 | AD8363 |
特徴AD8363ACPZ-R7
* 50 Hz から 6 GHz の rms から dc の正確な変換
*単端入力ダイナミック範囲 > 50 dB
* Balun または外部入力チューニングを必要としません
*波形と調節から独立したRF電源検出
*線形デシベル出力,スケール: 52 mV/dB
*ログコンプライアンスエラー: <±0.15 dB
*温度安定性: <±0.5 dB
*電圧供給範囲:4.5Vから5.5V
*動作温度範囲:−40°Cから+125°C
*電源を1.5mWまで切れる
*小さな足跡,4mm × 4mm,LFCSP
適用するAD8363ACPZ-R7
*電源増幅器の線形化/制御ループ
*マルチスタンダード,マルチキャリアワイヤレスインフラストラクチャ (MCGSM,CDMA,WCDMA,TD-SCDMA,WiMAX,LTE)
*トランスミッター電源制御
*送信信号強度表示 (TSSI)
*RF機器
環境と輸出分類AD8363ACPZ-R7
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
