詳細情報 |
|||
| タイプ: | 隔離されるトランシーバー | 議定書: | CANbus |
|---|---|---|---|
| 運転者/受信機の数: | 1:1 | 二重: | 半分 |
| 受信機ヒステリシス: | 150mV | データレート: | 1Mbps |
| 電圧 - 供給: | 3V | 5.5V | 動作温度: | -55°C | 105°C |
製品の説明

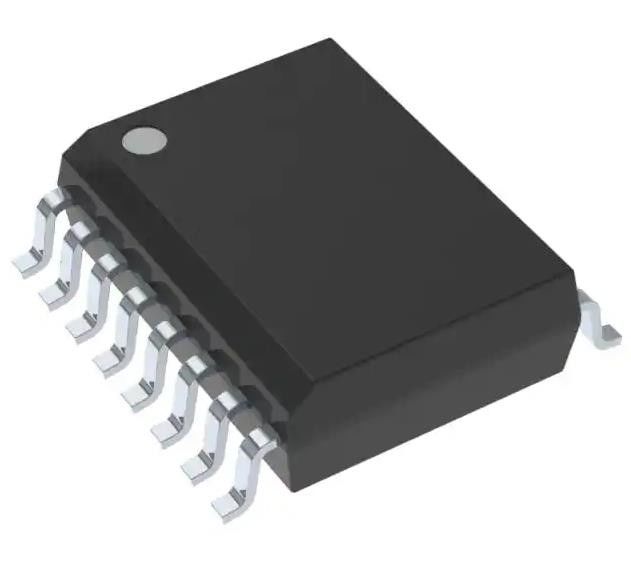

ISO1050DWR 1/1 トランシーバー,隔離半 CANbus 16-SOIC
仕様ISO1050DWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| ドライバー,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | トランシーバー 隔離 |
| 議定書 | CANbus |
| 運転者/受信者の数 | 1:1 |
| デュプレックス | 半分 |
| 受容器ヒステレス | 150mV |
| データレート | 1Mbps |
| 電圧 - 供給 | 3V~5.5V |
| 動作温度 | -55°C ~ 105°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.295",7.50mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | ISO1050 |
特徴ISO1050DWR
• ISO11898-2の要件を満たす
5000-VRMS 隔離 (ISO1050DW)
●2500-VRMS 隔離 (ISO1050DUB)
• 障害 防止 型 出力
低ループ遅延: 150 ns (典型), 210 ns (最大)
• 50kV/μs 典型的な臨時免疫
• バス 障害 保護 27V から 40V
ドライバー (TXD) 主要タイムアウト機能
• I/O ストレージ範囲 3.3-V と 5-V マイクロプロセッサをサポート
DIN VDE V 0884-11:2017-01 と DIN EN 61010-1 による VDE 承認
• UL 1577 承認
• CSA IEC 60950-1, IEC 61010-1, IEC 60601-1 第3版 (医療) に承認された
• EN/UL/CSA 60950-1 (ISO1050DWのみ) のためのTUV 5-KVRMS強化隔熱承認
CQC GB4843.1-2011 (ISO1050DWのみ) による強化隔熱
• 定数稼働電圧での典型的な25年の寿命 (アプリケーションレポートSLLA197と寿命対稼働電圧参照)
適用するISO1050DWR
• 産業 自動 制御 センサー 駆動 システム
• 建物・気候制御 (HVAC) の自動化
• セキュリティ システム
• 交通
• 医療
• 電気通信
CANopen,DeviceNet,NMEA2000,ARINC825,ISO11783,CANキングダム,CANエアロスペースなどのCANバス規格
環境と輸出分類ISO1050DWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
