詳細情報 |
|||
| 訳者のタイプ: | 電圧レベル | チャネル タイプ: | 双方向 |
|---|---|---|---|
| 回路数: | 1 | 回路ごとのチャネル: | 2 |
| 電圧- VCCA: | 0V~5V | 出力型: | プッシュ プル開いた下水管 |
| 動作温度: | -40℃～125℃（TA） | 特徴: | 自動方向感知 |
| ハイライト: | LSF0102DCUR,LSF0102DCUR 電圧レベル変換器 |
||
製品の説明

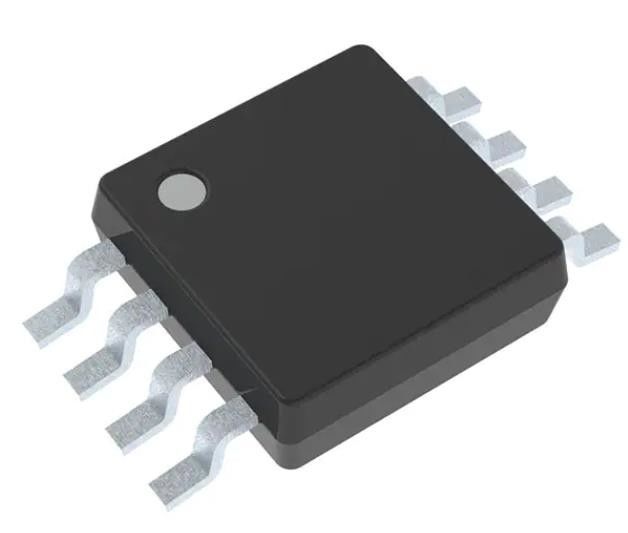

LSF0102DCUR 電圧レベル変換器 2方向 1回路 2チャンネル 8-VSSOP
仕様LSF0102DCUR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| 翻訳者,レベルシフト者 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| トランスレーターの種類 | 電圧レベル |
| チャンネルタイプ | 双方向 |
| 回路数 | 1 |
| 回路ごとにチャンネル | 2 |
| 電圧 - VCCA | 0V~5V |
| 電圧 - VCCB | 0V~5V |
| 入力信号 | - |
| 出力信号 | - |
| 出力型 | 放水 押す 引く |
| データレート | - |
| 動作温度 | -40°C ~ 125°C (TA) |
| 特徴 | 自動方向感知 |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-VFSOP (0.091",2.30mm 幅) |
| 供給者のデバイスパッケージ | 8-VSSOP |
| 基本製品番号 | LSF0102 |
特徴LSF0102DCUR
• 方向ピンなしで両方向電圧変換を提供します
容量負荷 ≤ 30 pF で 100MHz 以上の上下変換と 50 pF 容量負荷で 40MHz 以上の上下変換をサポートします
• 2方向の電圧レベル変換を可能にします.
¥0.95V ¥1.8/2.5/3.3/5V
¥ 1.2 V ¥ 1.8/2.5/3.3/5 V
¥1.8V ¥2.5/3.3/5V
¥2.5V ¥3.3/5V
¥ 3.3V ¥ 5V
• 低待機電流
• 5V 容量 I/O ポート TTL をサポートする
低RON は信号 の 歪み を 少なく する
■ EN = Low の高インペダンス I/O ピン
• 簡単にPCBの痕跡をルーティングするためのフロースルーピノート
JESD 17 単位で 100 mA 以上のロックアップ性能
・40°Cから125°Cまでの作業温度範囲
適用するLSF0102DCUR
通信インフラストラクチャにおけるGPIO,MDIO,PMBus,SMBus,SDIO,UART,I2Cその他のインターフェース
• 企業システム
• 通信機器
• 個人用 電子機器
■産業用用途
環境と輸出分類LSF0102DCUR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
