詳細情報 |
|||
| コネクタタイプ: | ヘッダー | 連絡先タイプ: | 男性Pin |
|---|---|---|---|
| ピッチ-合う: | 0.039" (1.00mm) | 位置の数: | 2 |
| 列番号: | 1 | スタイル: | 板/ワイヤー ケーブルで通信するため |
| 覆うこと: | 覆われる- 4壁 | 終了: | はんだ |
製品の説明

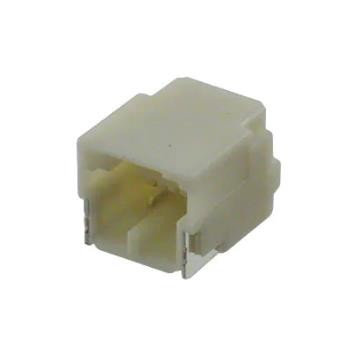

SM02B-NSHSS-TB ((LF) ((SN) 接続ヘッダーの表面 座標 右角 2 位置
仕様SM02B-NSHSS-TB (LF) (SN)
| タイプ | 記述 |
| カテゴリー | コネクタ,インターコネクタ |
| 直角接続器 | |
| ヘッダー,男性ピン | |
| Mfr | JSTセールスアメリカ |
| シリーズ | NSH |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| コネクタタイプ | タイトル |
| 連絡先タイプ | 男性のピン |
| ピッチ - 交尾 | 0.039" (1.00mm) |
| ポジション数 | 2 |
| 列数 | 1 |
| 列間隔 - 交尾 | - |
| 積載された物件数 | すべて |
| スタイル | 板からケーブル/ワイヤ |
| 布団 | 4 壁 に 覆っ て いる |
| マウントタイプ | 表面マウント,右角 |
| 終了 | 溶接器 |
| 固定装置の種類 | 鍵の保持器 |
| 接触長さ - 交尾 | - |
| 連絡先の長さ - ポスト | - |
| 総接触長さ | - |
| 隔熱高さ | 0.173" (4.40mm) |
| 接触形状 | - |
| 接触 結末 - 交尾 | スチール |
| コンタクト 仕上げ 厚さ - 交尾 | - |
| 連絡先 終了 - 郵便 | スチール |
| 接触材料 | 銅合金 |
| 断熱材料 | ポリアミド (PA),ナイロン |
| 特徴 | 溶接器の保持 |
| 動作温度 | -25°C ~ 85°C |
| 侵入防止 | - |
| 材料の炎易性評価 | UL94 V-0 |
| 隔熱色 | 自然 |
| 定位電流 (アンプ) | 1A |
| 定位電圧 | 50V |
| 交配した積み上げ高さ | - |
| 連絡先 仕上げ 厚さ - ポスト | - |
| 申請 | - |
| 基本製品番号 | SM02B-NS |
特徴SM02B-NSHSS-TB (LF) (SN)
● 安全 な 鍵 の 構造
● コンタクト ロック 構造
● 接触 形 の 変形 を 防止 する
● はっきりした 接触 の クリック 音
適用するSM02B-NSHSS-TB (LF) (SN)
1.0mmピッチのセキュアロック型コネクタ.この低挿入力型コネクタは,より簡単なペアリング操作を実現します.このコネクタのコンタクト部分の基本コンセプトは,性能が証明されたSHLコネクタと同等です.
環境と輸出分類SM02B-NSHSS-TB (LF) (SN)
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
