詳細情報 |
|||
| タイプ: | ツェナー | 単方向チャネル: | 1 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 18.8V | 電圧 - ブレークダウン (最小): | 20.9V |
| 電圧- （最高） @ Ippを締め金で止めること: | 39.3V | 電流 - ピークパルス (10/1000µs): | 254A (8/20μs) |
| パワー - ピークパルス: | 1500W (1.5kW) | 電力線保護: | 違う |
| 申請: | 自動車 | 動作温度: | -40°C | 150°C （TJ） |
製品の説明

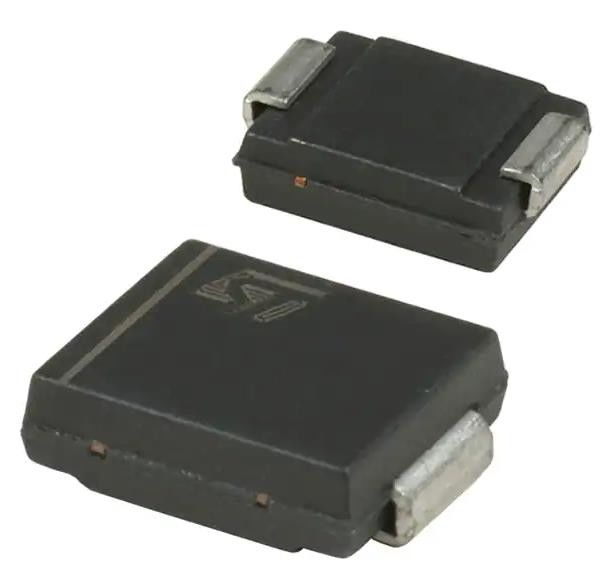

SM15T22AY 39.3V クランプ 254A (8/20μs) Ipp Tvs ダイオード 表面マウント SMC
仕様SM15T22AY
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | 自動車,AEC-Q101,SM15TY,TRANSILTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | ゼナー |
| 一方向のチャンネル | 1 |
| 電圧 - バックスタンド (タイプ) | 18.8V |
| 電圧 - 障害 (分) | 20.9V |
| 電圧 - 固定 (最大) @ Ipp | 39.3V |
| 電流 - ピークパルス (10/1000μs) | 254A (8/20μs) |
| パワー - ピークパルス | 1500W (1.5kW) |
| 電力網の保護 | 違う |
| 申請 | 自動車 |
| 容量 @ 周波数 | - |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | DO-214AB,SMC |
| 供給者のデバイスパッケージ | SMC |
| 基本製品番号 | SM15T22 |
特徴SM15T22AY
• AEC-Q101 資格
•ピークパルス電源: 1500W (10/1000 μs) と 10 kW (8/20 μs)
スタンドオフ電圧範囲は5.8Vから70V
• 一方向と二方向タイプ
低漏れ電流: 25 °C で 0.2 μA 85 °C で 1 μA
動作Tj最大: 150 °C
Tjmax:最大1250W (10/1000μs) まで
• 鉛加工:マットチンの塗装
適用するSM15T22AY
SM15TYシリーズは,ISO 7637-2で定義された電圧上昇とISO 10605に従って電磁放電から敏感な自動車回路を保護するように設計されています.
環境と輸出分類SM15T22AY
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
