詳細情報 |
|||
| タイプ: | ツェナー | 単方向チャネル: | 2 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 12V (最大),7V (最大) | 電圧 - ブレークダウン (最小): | 13.3V,7.5V |
| 電圧- （最高） @ Ippを締め金で止めること: | 31V,19V | 電流 - ピークパルス (10/1000µs): | 19A (8/20μs) |
| パワー - ピークパルス: | 600W | 電力線保護: | 違う |
| 申請: | 自動車 | 動作温度: | -40°C ~ 125°C (TJ) |
製品の説明

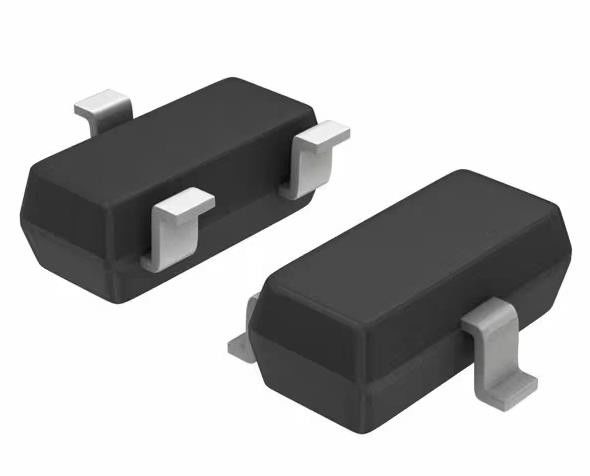

SM712-02HTG 31V 19V クランプ 19A (8/20μs) Ipp Tvs ダイオード 表面マウント SOT-23-3
仕様SM712-02HTG
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | リトルファウス株式会社 |
| シリーズ | 自動車用,AEC-Q101,SM712,SPA® |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | ゼナー |
| 双方向チャンネル | 2 |
| 電圧 - バックスタンド (タイプ) | 12V (最大),7V (最大) |
| 電圧 - 障害 (分) | 13.3V,7.5V |
| 電圧 - 固定 (最大) @ Ipp | 31V,19V |
| 電流 - ピークパルス (10/1000μs) | 19A (8/20μs) |
| パワー - ピークパルス | 600W |
| 電力網の保護 | 違う |
| 申請 | 自動車 |
| 容量 @ 周波数 | 75pF @ 1MHz |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SOT-23-3 |
特徴SM712-02HTG
• RoHS に 準拠 し て 鉛 が 含ま ない
• ESD,IEC 61000-4-2, ±30kV接触, ±30kV空気
■EFT,IEC 61000-4-4,50A (5/50ns)
• IEC 61000- 4-5 第2版 19A (tP=8/20μs)
■ 作業電圧:
-7Vから12V
• 低圧圧
• 低流出電流
• AEC-Q101 資格
• 湿度感度レベル (MSL-1)
適用するSM712-02HTG
• RS-485
• フィールド バス
• モッドバス
• プロフィーブス
• DMX512
• セキュリティ システム
自動化ATM (ATM)
• 照明制御 - DALI
• 通信 機器
環境と輸出分類SM712-02HTG
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
