詳細情報 |
|||
| トランジスター タイプ: | NPN | 現在-コレクター（（最高） IC）: | 1.5 A |
|---|---|---|---|
| 電圧-コレクターのエミッターの故障（最高）: | 25V | Vceの飽和（最高） @ Ib、IC: | 500mV @ 80mA,800mA |
| 現在-コレクターの締切り（最高）: | 100nA （ICBO） | DCの現在の利益（hFE） （分） @ IC、Vce: | 160 @ 100mA,1V |
| パワー - マックス: | 1W | 頻度-転移: | 100MHz |
製品の説明

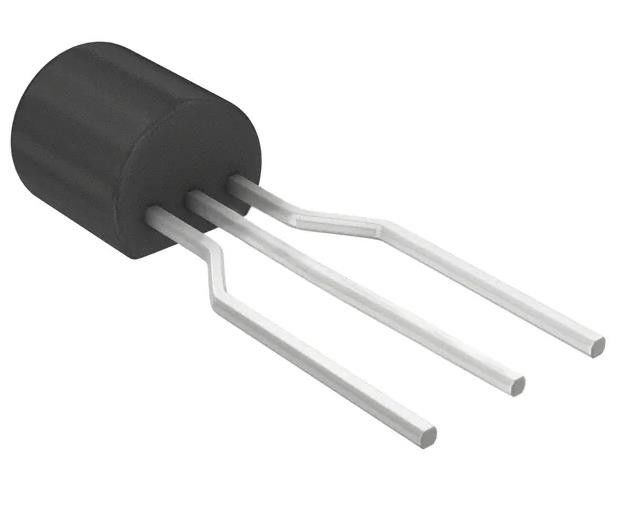

SS8050DTA 双極トランジスタ NPN 25V 1.5 A 100MHz 1 W 穴を通って TO-92-3
仕様SS8050DTA
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| 単極性トランジスタ | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | 切断テープ (CT) |
| テープと箱 (TB) | |
| トランジスタタイプ | NPN |
| 電流 - コレクター (Ic) (最大) | 1.5A |
| 電圧 - コレクターエミッター分解 (最大) | 25V |
| Vce 飽和度 (最大) @ Ib, Ic | 500mV @ 80mA,800mA |
| 電流 - コレクター切断値 (最大) | 100nA (ICBO) |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 160 @ 100mA,1V |
| パワー - マックス | 1W |
| 頻度 - 移行 | 100MHz |
| 動作温度 | 150°C (TJ) |
| マウントタイプ | 穴を抜ける |
| パッケージ/ケース | TO-226-3,TO-92-3 (TO-226AA) 形状のリード |
| 供給者のデバイスパッケージ | TO-92-3 |
| 基本製品番号 | SS8050 |
特徴SS8050DTA
• B クラス プッシュ・プル 動作 の 携帯 ラジオ の 2 W 出力 増幅 器
• SS8550 を補完する
• コレクター電流:IC = 1.5A
• これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です
適用するSS8050DTA
PCBサイズ: FR−4, 76mm x 114mm x 1.57mm (3.0インチ x 4.5インチ x 0.062インチ) 最小の土地パターンサイズ.
環境と輸出分類SS8050DTA
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 適用されない |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
