詳細情報 |
|||
| タイプ: | ツェナー | 単方向チャネル: | 2 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 22V | 電圧 - ブレークダウン (最小): | 25.65V |
| 電圧- （最高） @ Ippを締め金で止めること: | 38V | 電流 - ピークパルス (10/1000µs): | 1A |
| パワー - ピークパルス: | 40W | 申請: | 自動車 |
製品の説明

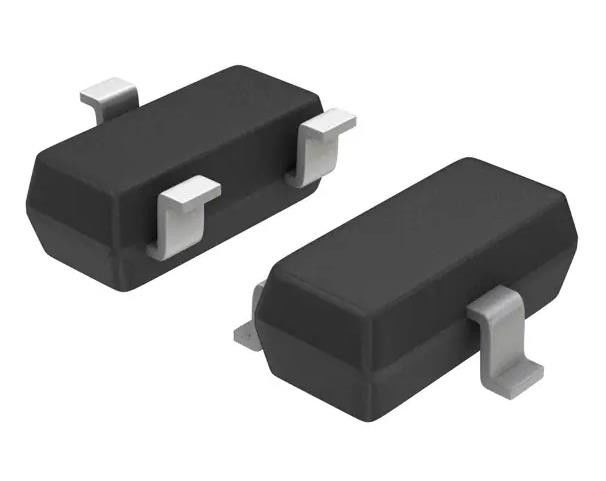

SZMMBZ27VCLT1G 38V クランプ 1A Ipp Tvs ダイオード 表面マウント SOT-23-3 (TO-236)
仕様SZMMBZ27VCLT1G
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | 一半 |
| シリーズ | 自動車,AEC-Q101 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | ゼナー |
| 一方向のチャンネル | 2 |
| 電圧 - バックスタンド (タイプ) | 22V |
| 電圧 - 障害 (分) | 25.65V |
| 電圧 - 固定 (最大) @ Ipp | 38V |
| 電流 - ピークパルス (10/1000μs) | 1A |
| パワー - ピークパルス | 40W |
| 電力網の保護 | 違う |
| 申請 | 自動車 |
| 容量 @ 周波数 | - |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SOT-23-3 (TO-236) |
| 基本製品番号 | SZMMBZ27 |
特徴SZMMBZ27VCLT1G
• SOT−23 パッケージは,1つの2つの単方向設定または1つの2方向設定を許可する
標準ゼーナー断熱電圧範囲 − 15V, 27V, 39V
•ピークパワー − 40 W @ 1.0 ms (両方向) 図5の波形ごとに
• 人体モデルごとに 3B クラス (16 kV 以上) の ESD 評価
• IEC61000−4−2レベル4のESD評価, ±30kV接触放電
低漏れ < 100 nA
• 燃焼性ランキング: UL 94 V−O
• SZ前記は,ユニークな場所と制御変更要件を必要とする自動車およびその他のアプリケーションのためのAEC−Q101資格とPPAP能力
• これはPb−フリーデバイスです
適用するSZMMBZ27VCLT1G
この二重単体シリコンゼナーダイオードは,保護能力を必要とするアプリケーションのために設計されています. コンピュータ,プリンター,電子機器などの電圧およびESDに敏感な機器で使用されます.業務用機械通信システム,医療機器,その他の用途.両接点共通カソード設計は,単一のパッケージを使用して2つの分離線を保護します.この装置は,ボードスペースがプレミアムである状況に理想的です.
環境と輸出分類SZMMBZ27VCLT1G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
