詳細情報 |
|||
| コネクタタイプ: | ヘッダー | 連絡先タイプ: | 男性Pin |
|---|---|---|---|
| ピッチ-合う: | 0.079" (2.00mm) | 位置の数: | 3 |
| 列数: | 1 | 覆うこと: | 覆われる- 4壁 |
| マウントタイプ: | 表面マウント | 終了: | 溶接器 |
製品の説明

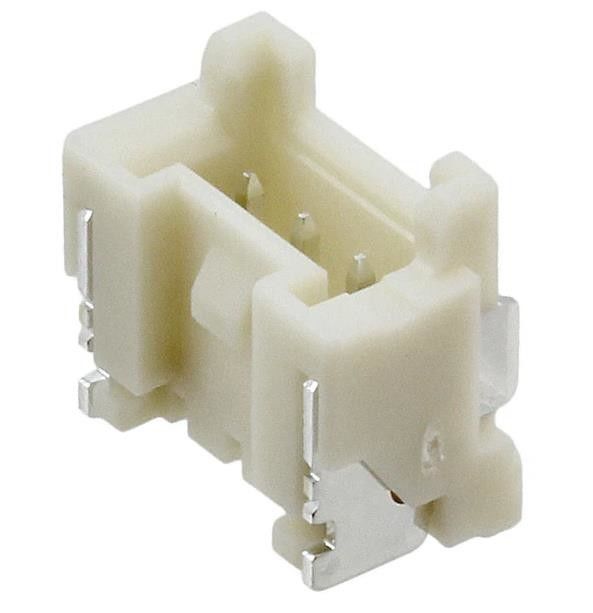

BM03B-PASS-1-TFT ((LF) ((SN) コンネクタヘッダー3位置 0.079" (2.00mm)
仕様 BM03B-PASS-1-TFT (LF) (SN)
| タイプ | 記述 |
| カテゴリー | コネクタ,インターコネクタ |
| 直角接続器 | |
| ヘッダー,男性ピン | |
| Mfr | JSTセールスアメリカ |
| シリーズ | パンチ |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| コネクタタイプ | タイトル |
| 連絡先タイプ | 男性のピン |
| ピッチ - 交尾 | 0.079" (2.00mm) |
| ポジション数 | 3 |
| 列数 | 1 |
| 列間隔 - 交尾 | - |
| 積載された物件数 | すべて |
| スタイル | 板からケーブル/ワイヤ |
| 布団 | 4 壁 に 覆っ て いる |
| マウントタイプ | 表面マウント |
| 終了 | 溶接器 |
| 固定装置の種類 | ロックランプ |
| 接触長さ - 交尾 | - |
| 連絡先の長さ - ポスト | - |
| 総接触長さ | - |
| 隔熱高さ | 0.350インチ (8.89mm) |
| 接触形状 | スクエア |
| 接触 結末 - 交尾 | スチール |
| コンタクト 仕上げ 厚さ - 交尾 | - |
| 連絡先 終了 - 郵便 | スチール |
| 接触材料 | 銅合金 |
| 断熱材料 | ポリアミド (PA),ナイロン |
| 特徴 | ボードガイド,ピックと場所,溶接保持 |
| 動作温度 | -25°C ~ 85°C |
| 侵入防止 | - |
| 材料の炎易性評価 | UL94 V-0 |
| 隔熱色 | 自然 |
| 定位電流 (アンプ) | 3A |
| 定位電圧 | 250V |
| 交配した積み上げ高さ | 11.1mm,16mm,16.2mm 試しにやってみよう |
| 連絡先 仕上げ 厚さ - ポスト | - |
| 申請 | - |
| 基本製品番号 | BM03B-PA |
特徴BM03B-PASS-1-TFT (LF) (SN)
• 温度帯: -25°C から +85°C
接触抵抗:初期値/最大10mΩ
● 隔熱抵抗: 初期/ 1,000 MΩ 分
• 耐電圧: 800 VAC/分
適用するBM03B-PASS-1-TFT (LF) (SN)
2,0mmピッチのPAファミリーは以下のコネクタで構成されています.
・PAコネクタ (ワイヤー・トゥ・ボード・クリップスタイル)
・PAFコネクタ (ワイヤー・トゥ・ボード・インソレーション・ディスプレスメント・コネクション (IDC) スタイル)
・PALコネクタ (ワイヤー・トゥ・ワイヤー・クリップスタイル)
これらの特徴により,2.0mmピッチの接続器として初めて複雑な形状のベルトが安全ロックメカニズムで作られました.
環境と輸出分類BM03B-PASS-1-TFT (LF) (SN)
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
