詳細情報 |
|||
| トランジスタタイプ: | NPN - ダリングトン | 現在-コレクター（（最高） IC）: | 2 A |
|---|---|---|---|
| 電圧-コレクターのエミッターの故障（最高）: | 60V | Vceの飽和（最高） @ Ib、IC: | 1.5V @ 1mA、1A |
| 現在-コレクターの締切り（最高）: | 1μA (ICBO) | DCの現在の利益（hFE） （分） @ IC、Vce: | 1000 @ 1A, 2V |
| パワー - マックス: | 10W | 動作温度: | 150°C （TJ） |
製品の説明

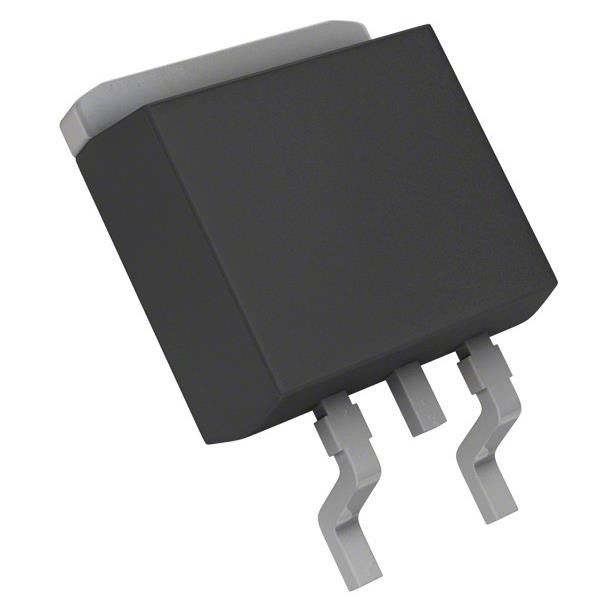

2SD2143TL 双極トランジスタ NPN - ダーリントン 60 V 2 A 10 W 表面マウント CPT3
仕様 2SD2143TL
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| 単極性トランジスタ | |
| Mfr | ローム半導体 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | 新しい デザイン の ため の もの で は ない |
| トランジスタタイプ | NPN - ダリングトン |
| 電流 - コレクター (Ic) (最大) | 2A |
| 電圧 - コレクターエミッター分解 (最大) | 60V |
| Vce 飽和度 (最大) @ Ib, Ic | 1.5V @ 1mA, 1A |
| 電流 - コレクター切断値 (最大) | 1μA (ICBO) |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 1000 @ 1A, 2V |
| パワー - マックス | 10W |
| 頻度 - 移行 | - |
| 動作温度 | 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-252-3,DPak (2リード+タブ),SC-63 |
| 供給者のデバイスパッケージ | CPT3 |
| 基本製品番号 | 2SD2143 |
特徴 2SD2143TL
1) 集体器とベースの間に内蔵されたゼナーダイオード.
2) "L"負荷による逆電波に対する強い保護
3) ベースとエミッター間の内蔵抵抗.
4) 内蔵ダムパーダイオード
環境と輸出分類2SD2143TL
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
