詳細情報 |
|||
| 運転された構成: | 半橋 | チャネル タイプ: | 独立 |
|---|---|---|---|
| 運転者の数: | 2 | ゲートのタイプ: | N-Channel MOSFET |
| 電圧 - 供給: | 8V | 17V | 論理の電圧- VIL、VIH: | 0.8V、2.5V |
| 現在-ピーク出力（源、流し）: | 3A、3A | 最高高い側面の電圧- （ブートストラップ）: | 120ボルト |
製品の説明

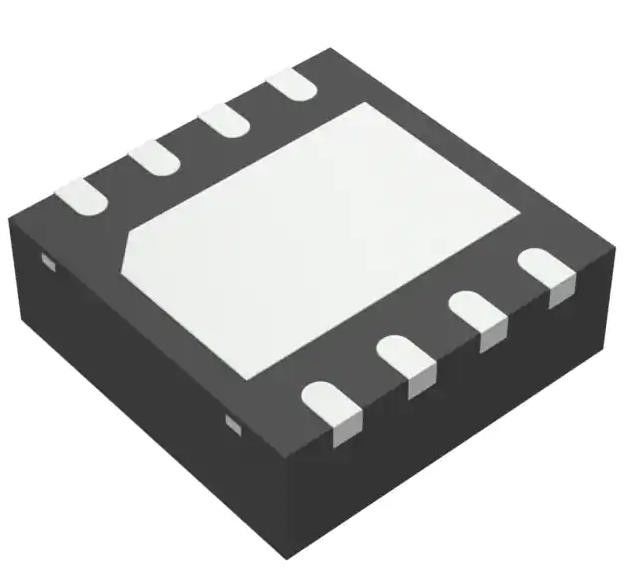

UCC27201ADRMR ハーフブリッジゲートドライバーIC 逆転しない 8-VSON (4x4)
仕様 UCC27201ADRMR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ゲートドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 駆動式構成 | ハーフブリッジ |
| チャンネルタイプ | 独立 |
| 運転手数 | 2 |
| ゲートタイプ | NチャネルMOSFET |
| 電圧 - 供給 | 8V~17V |
| 論理電圧 - VIL,HIV | 0.8V,2.5V |
| 電流 - ピーク出力 (源,シンク) | 3A,3A |
| 入力タイプ | 逆転しない |
| 高横電圧 - マックス (ブートストラップ) | 120V |
| 昇降時間 (種類) | 8n, 7n |
| 動作温度 | -40°C~140°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-VDFN 露出パッド |
| 供給者のデバイスパッケージ | 8-VSON (4x4) |
| 基本製品番号 | UCC27201 |
特徴 UCC27201ADRMR
* 2つのNチャネルMOSFETをハイサイドとローサイド配置で動かす
* HS (-18V) の負電圧処理
* 最大起動電圧 120V
* 最大VDD電圧 20V
*オンチップ 0.65V VF,0.6Q RDボットストラップダイオード
* 1MHz以上の動作
* 20 ns 増殖遅延時間
* 3-Aシンク,3-Aソース出力電流
* 8 ns 昇降/7 ns 落ち込み 1000-pF 負荷
* 1-ns 遅延マッチング
*低圧ロックアウト 高側および低側ドライバー
* 8-Pin SOIC (D),PowerPADTw SOIC-8 ((DDA),SON-8 ((DRM),SON-9 (DRC),SON-10 ((DPR) パッケージで提供されています
*40°Cから140°Cまで
適用する UCC27201ADRMR
* 電気通信,データ通信,商用市場のための電力供給
* ハーフブリッジアプリケーションとフルブリッジコンバーター
* 孤立したバス建築
* 2つのスイッチのフォワードコンバーター
* アクティブ・クラップ・フォワード・コンバーター
* 高電圧同期バック変換機
*D級オーディオアンプ
環境と輸出分類UCC27201ADRMR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
