詳細情報 |
|||
| 単方向チャネル: | 4 | 電圧 - 逆スタンドオフ (標準): | 5.5V |
|---|---|---|---|
| 電圧 - ブレークダウン (最小): | 6V | 電圧- （最高） @ Ippを締め金で止めること: | 4.1V |
| 電流 - ピークパルス (10/1000µs): | 4A (8/20μs) | 電力線保護: | はい |
| 申請: | 一般的な目的 | 動作温度: | -40°C ~ 85°C (TA) |
製品の説明

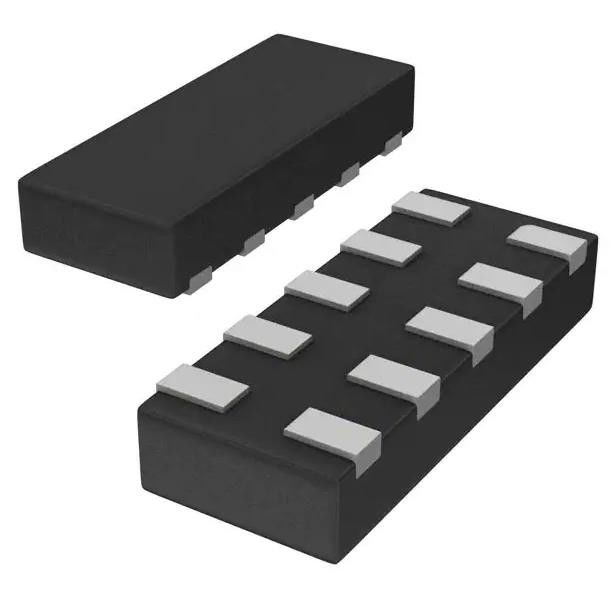

IP4294CZ10-TBR,115 4.1V クランプ 4A (8/20μs) Ipp Tvs ダイオード 表面マウント DFN2510A-10
仕様 IP4294CZ10-TBR115
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | Nexperia USA Inc. |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | 新しい デザイン の ため の もの で は ない |
| タイプ | ステアリング (レールからレール) |
| 一方向のチャンネル | 4 |
| 電圧 - バックスタンド (タイプ) | 5.5V |
| 電圧 - 障害 (分) | 6V |
| 電圧 - 固定 (最大) @ Ipp | 4.1V |
| 電流 - ピークパルス (10/1000μs) | 4A (8/20μs) |
| パワー - ピークパルス | - |
| 電力網の保護 | そうだ |
| 申請 | 一般的な目的 |
| 容量 @ 周波数 | - |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-XFDFN |
| 供給者のデバイスパッケージ | DFN2510A-10 |
| 基本製品番号 | IP4294 |
特徴 IP4294CZ10-TBR115
* USB 2.0 と SuperSpeed USB 3 のシステム ESD 保護0HDMI,ディスプレイポート,eSATA,LVDS
* IEC 61000-4-2 レベル4 を超えた 10 kV の下流 ESD 保護のための統合されたレール-レール・クランプダイオードを持つすべての信号線
* 0.5mmの痕跡間隔をマッチしました
* 信号ペア間の対応容量0.05 pFの信号線
*各チャネルの線容量は0.5 pFのみ
* 設計に適した信号路由
適用する IP4294CZ10-TBR115
* テレビとモニター
* DVDレコーダーとプレーヤー
*ノートPC,メインボードのグラフィックカード,ポート
* セットトップボックスとゲーム機
環境と輸出分類IP4294CZ10-TBR115
| 管理者: | |
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
