詳細情報 |
|||
| 誘導力: | 680 nH | 許容性: | ±20% |
|---|---|---|---|
| 定位電流 (アンプ): | 15.5A | 電流 - 飽和度 (Isat): | 25A |
| シールド: | シールド | DC抵抗 (DCR): | 5.5mOhm マックス |
| 動作温度: | -55°C ~ 125°C | 誘導周波数 - 試験: | 100kHz |
製品の説明

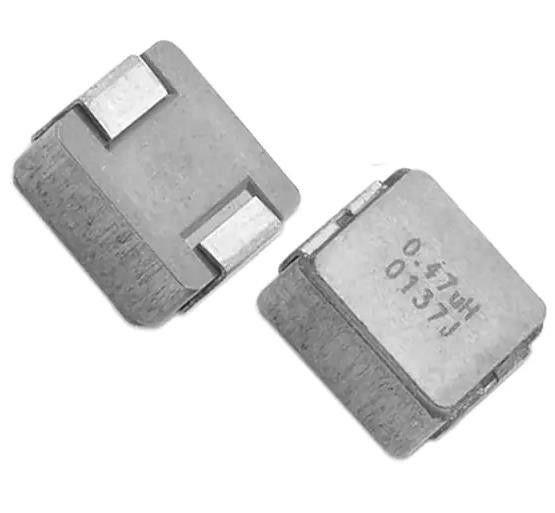

IHLP2525CZERR68M01 680 nH シールド型インダクタ 15.5 A 5.5mOhm マックス
仕様 IHLP2525CZERR68M01
| タイプ | 記述 |
| カテゴリー | 誘導器,コイル,ストローク |
| 固定インダクタ | |
| Mfr | ヴィシェイ・デイール |
| シリーズ | IHLP-2525CZ-01 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | 鋳造物 |
| 材料 - 核 | - |
| 誘導力 | 680 nH |
| 許容性 | ±20% |
| 定位電流 (アンプ) | 15.5A |
| 電流 - 飽和度 (Isat) | 25A |
| シールド | シールド |
| DC抵抗 (DCR) | 5.5mOhm マックス |
| Q @ Freq | - |
| 周波数 - 自己共鳴 | - |
| 格付け | - |
| 動作温度 | -55°C ~ 125°C |
| 誘導周波数 - 試験 | 100kHz |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 標準ではない |
| 供給者のデバイスパッケージ | - |
| サイズ / 寸法 | 0.270"L x 0.255"W (6.86mm x 6.47mm) |
| 高さ - 座席 (最大) | 0.118インチ (3.00mm) |
特徴についてIHLP2525CZERR68M01
• このパッケージの足跡の最低高さ (3.0 mm)
• 遮蔽 建築
■優れたDC/DCエネルギー貯蔵 5MHzまで フィルタインダクタルの適用 SRFまで (標準電気仕様表を参照)
• このパッケージサイズで最低のDCR/μH
• 飽和感なしで高速の瞬流のピークを処理する
• 複合材の施工により,非常に低いブズ音
デクリプションについてIHLP2525CZERR68M01
• PDA / ノートブック / デスクトップ / サーバー アプリケーション
• 高電流 POL 変換機
• 低プロフィール,高電流電源
• バッテリー 駆動 装置
• 分散電源システムにおける直流/直流変換機
フィールドプログラム可能なゲートアレイ (FPGA) のDC/DC変換器
環境・輸出分類についてIHLP2525CZERR68M01
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8504.50.4000 |
