詳細情報 |
|||
| 参照のタイプ: | 分路 | 出力型: | 調節可能 |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 2.495V | 電圧 - 出力 (最大): | 36V |
| 電流 - 出力: | 15 mA | 許容性: | ±1% |
製品の説明

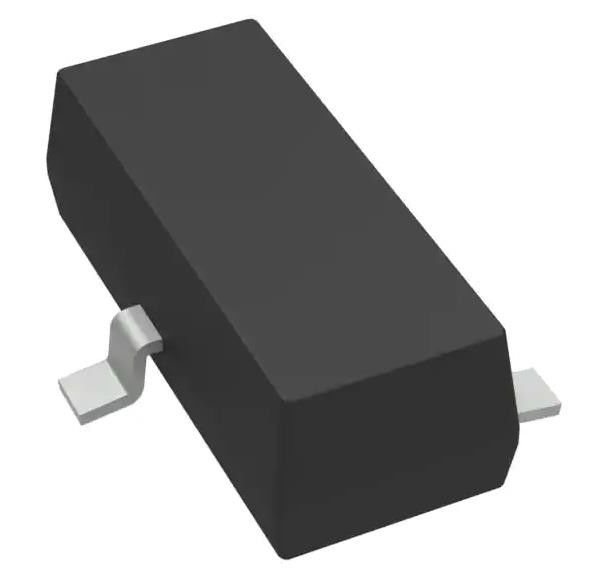

TLV431BQDBZR シャント電圧参照IC 調節可能 2.495V 36 VV ±1% 15mA
仕様 TLV431BQDBZR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 基準電圧 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 参照型 | シャント |
| 出力型 | 調節可能 |
| 電圧 - 出力 (分/固定) | 2.495V |
| 電圧 - 出力 (最大) | 36V |
| 電流 - 出力 | 15mA |
| 許容性 | ±1% |
| 温度係数 | - |
| 騒音 - 0.1Hz から 10Hz | - |
| 騒音 - 10Hzから10kHz | - |
| 電流 - 供給 | - |
| 電流 - カソード | 1mA |
| 動作温度 | 0°C~70°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SOT-23-3 |
| 基本製品番号 | TL431 |
特徴 TLV431BQDBZR
• 25°C の基準電圧容量
¥0.5% (B級)
1% (Aグレード)
• 最低標準出力電圧: 2.495 V
• 調節可能な出力電圧: Vref 36 V
• 動作 40°C から +125°C (Q テンプ)
• 最大 の 温度 変動
10mV (Cテンプ)
17 mV (I Temp)
27 mV (Qテンプ)
• 0.3-Ω 典型的な出力阻力
• シンク 電流 容量
◎ Imin = 1 mA (最大)
IKA = 15 mA (最大)
基準入力電流IREF:0.4 μA (最大)
基準入力電流の温度への偏差,II ((dev):0.3 μA (最大)
適用する TLV431BQDBZR
• 調整可能な電圧と電流参照
• フライバック SMPS の二次的な側規制
• ゼナー ダイオード 交換
• 電圧 監視
• 精密 恒常 電流 シンク/源
• 統合参照の比較器
環境・輸出分類についてTLV431BQDBZR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
