詳細情報 |
|||
| 電圧 - 直流逆 (Vr) (最大): | 1000V | 電流 - 調整された平均 (Io): | 1A |
|---|---|---|---|
| 電圧 - 前向き (Vf) (最大): | 1.7V @ 1A | スピード: | 速復 = < 500ns, > 200mA (Io) |
| 逆回復時間 (trr): | 100ns | 電流 - 逆流出 @ Vr: | 5 μA @ 1000 V |
| 容量 @ Vr, F: | 45pF @ 4V、1MHz | 動作温度 - 交差点: | -50°C | 150°C |
製品の説明

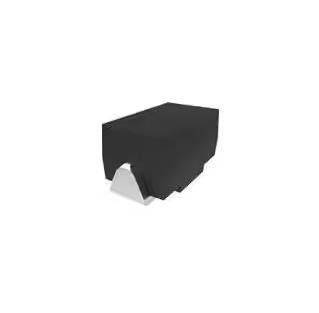

ES1M TP 電子部品 ダイオード 1000 V 1A 表面マウント DO-214AC (HSMA)
仕様 ES1M TP
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| ダイオード | |
| 矯正器 | |
| シングルダイオード | |
| Mfr | マイクロ・コマーシャル |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| テクノロジー | スタンダード |
| 電圧 - 直流逆 (Vr) (最大) | 1000V |
| 電流 - 調整された平均 (Io) | 1A |
| 電圧 - 前向き (Vf) (最大) | 1.7V @ 1A |
| スピード | 速復 = < 500ns, > 200mA (Io) |
| 逆回復時間 (trr) | 100 ns |
| 電流 - 逆流出 @ Vr | 5 μA @ 1000 V |
| 容量 @ Vr, F | 45pF @ 4V, 1MHz |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | DO-214AC SMA |
| 供給者のデバイスパッケージ | DO-214AC (HSMA) |
| 動作温度 - 交差点 | -50°C ~ 150°C |
| 基本製品番号 | ES1M |
特徴 ES1M TP
* ハロゲンフリー - - HF を追加してご要望により利用できます
* 鉛のない仕上げ/Rohs 準拠 (注1) ("P"サフキスは準拠を指定します.注文情報参照)
*エポキシはUL 94V-0の炎症性基準を満たしています
* 湿度感度レベル1
*高温溶接:ターミナルで10秒間260qC
* 高効率のための超高速回復時間
適用する ES1M TP
* 動作温度: -50qCから+150qC
* 貯蔵温度: -50qCから+150qC
* 最大熱抵抗 15qC/W 鉛への交差点
環境問題輸出分類 ES1M TP
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
