詳細情報 |
|||
| 二方向チャネル: | 1 | 電圧 - 逆スタンドオフ (標準): | 5.3V (最大) |
|---|---|---|---|
| 電圧 - ブレークダウン (最小): | 7V | 電圧- （最高） @ Ippを締め金で止めること: | 20V |
| 電流 - ピークパルス (10/1000µs): | 3A （8/20µs） | 申請: | RFのアンテナ |
| キャパシタンス@頻度: | 0.2pF @ 1MHz | 動作温度: | -55°C | 150°C （TJ） |
製品の説明

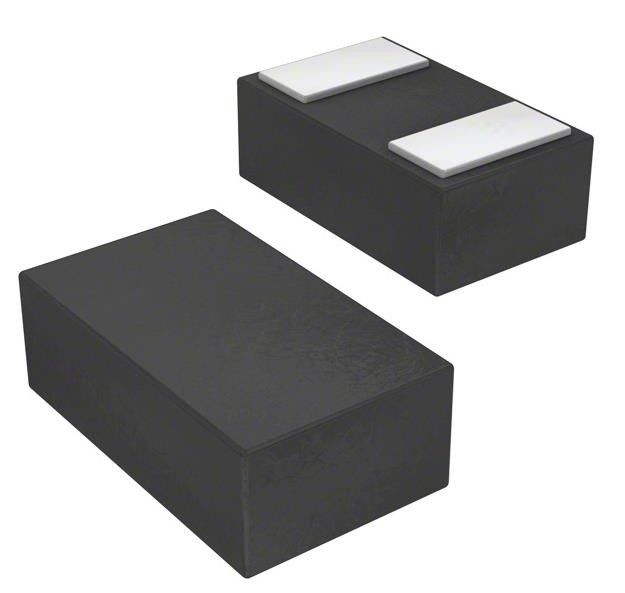

ESD8472MUT3G 20V クランプ 3A (8/20μs) Ipp Tvs ダイオード 表面マウント 2-X3DFN
仕様 ESD8472MUT3G
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | ゼナー |
| 双方向チャンネル | 1 |
| 電圧 - バックスタンド (タイプ) | 5.3V (最大) |
| 電圧 - 障害 (分) | 7V |
| 電圧 - 固定 (最大) @ Ipp | 20V |
| 電流 - ピークパルス (10/1000μs) | 3A (8/20μs) |
| パワー - ピークパルス | - |
| 電力網の保護 | 違う |
| 申請 | RFアンテナ |
| 容量 @ 周波数 | 0.2pF @ 1MHz |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 0201 (0603 メートリック) |
| 供給者のデバイスパッケージ | 2-X3DFN (0.6x0.3) (0201) |
| 基本製品番号 | ESD8472 |
特徴 ESD8472MUT3G
• 業界トップの電圧に対する電容量線性
超低容量: 0.2 pF
挿入損失:0.030 dBm
• 小規模な足跡: 0.62 mm x 0.32 mm
スタンドオフ電圧:5.3V
低漏れ: < 1 nA
低動力抵抗: < 1
1000 ESD IEC61000−4−2 ストライク ±8 kV 接触/空気放出
• SZ前記は,ユニークな場所と制御変更要件を必要とする自動車およびその他のアプリケーションのためのAEC−Q101資格とPPAP能力
• これらのデバイスは,Pb−フリー,ハロゲンフリーで,RoHS準拠です
適用する ESD8472MUT3G
• RF信号 ESD 保護
• RF スイッチ,PA,アンテナ ESD 保護
• 近所 通信
• USB 20USB30
環境問題輸出分類 ESD8472MUT3G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
