詳細情報 |
|||
| 主な目的: | PCI エクスプレス (PCIe) | インプット: | 時計 クリスタル |
|---|---|---|---|
| 生産量: | HCSL | 回路数: | 1 |
| インプット:アウトプット: | 1:06 | 差分 - 入力:出力: | 違う/はい |
| 頻度 - 最大: | 100MHz | 電圧 - 供給: | 3.135V~3.465V |
製品の説明
SI53156-A01AGM PCI エクスプレスクロック周波数発生器 ファノウットバッファーIC 100MHz 1出力
仕様 試験対象は,
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 時計/タイミング | |
| アプリケーション特有の時計/タイムリング | |
| Mfr | スカイワークス・ソリューションズ |
| パッケージ | トューブ |
| 製品の状況 | アクティブ |
| PLL | 違う |
| 主な目的 | PCI Express (PCIe) |
| インプット | 時計 クリスタル |
| 生産量 | HCSL |
| 回路数 | 1 |
| インプット:アウトプット | 1:06 |
| 差分 - 入力:出力 | 違う/はい |
| 頻度 - 最大 | 100MHz |
| 電圧 - 供給 | 3.135V~3.465V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |

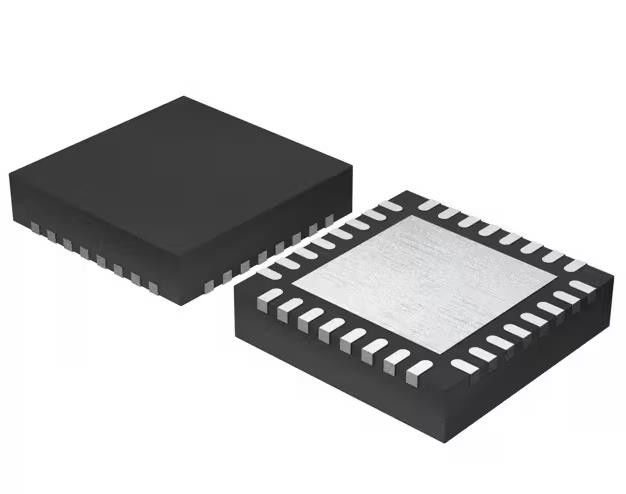

| パッケージ/ケース | 32-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 32QFN (5x5) |
| 基本製品番号 | SI53156 |
特徴 試験対象は,
* PCI-Express Gen 1, Gen 2, Gen 3 と Gen 4 の共通クロック対応
* 100MHzでシリアルATA (SATA) をサポートする
* 100~210 MHz 動作する
* 低出力,プッシュプル,差出力バッファ
* 最大の統合のために内部終了
* 各出力に対して専用出力PINを有効にする
* 6 つの PCI-Express バッファリングクロック出力
* 時計入力・スプレッドが許容される
* LVDS出力をサポートする
* I2C サポートと読み返し機能
* 延長温度: ¥40〜85 oC
* 3.3V電源
* 32ピンのQFNパッケージ
適用する 試験対象は,
* ネットワークに接続されたストレージ
* 多機能プリンター
* 無線アクセスポイント
* ルーター
環境問題輸出分類 試験対象は,
| ATRIBUTE について | 記述 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
