詳細情報 |
|||
| 単方向チャネル: | 1 | 電圧 - 逆スタンドオフ (標準): | 12.8V |
|---|---|---|---|
| 電圧 - ブレークダウン (最小): | 14.3V | 電圧- （最高） @ Ippを締め金で止めること: | 27.2V |
| 電流 - ピークパルス (10/1000µs): | 147A (8/20μs) | パワー - ピークパルス: | 600W |
| 申請: | 自動車 | 動作温度: | -55°C | 150°C （TJ） |
製品の説明

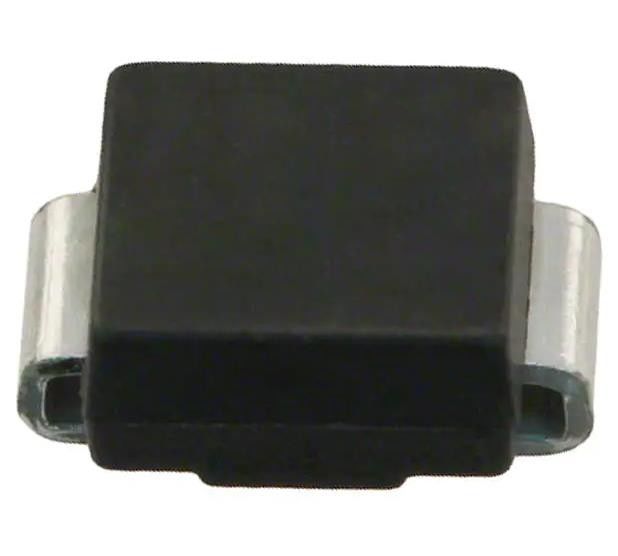

SM6T15AY 27.2V クランプ 147A (8/20μs) Ipp Tvs ダイオード 表面マウント SMB (DO-214AA)
仕様 SM6T15AY
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | 自動車,AEC-Q101,SM6TY,TRANSILTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | ゼナー |
| 一方向のチャンネル | 1 |
| 電圧 - バックスタンド (タイプ) | 12.8V |
| 電圧 - 障害 (分) | 14.3V |
| 電圧 - 固定 (最大) @ Ipp | 27.2V |
| 電流 - ピークパルス (10/1000μs) | 147A (8/20μs) |
| パワー - ピークパルス | 600W |
| 電力網の保護 | 違う |
| 申請 | 自動車 |
| 容量 @ 周波数 | - |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | DO-214AA,SMB |
| 供給者のデバイスパッケージ | SMB (DO-214AA) |
| 基本製品番号 | SM6T15 |
特徴 SM6T15AY
• AEC-Q101 資格
•ピークパルス電源: 600 W (10/1000 μs) と 4 kW (8/20 μs)
スタンドオフ電圧範囲は5Vから188V
• 一方向と二方向タイプ
低漏れ電流: 25 °C で 0.2 μA 85 °C で 1 μA
動作Tj最大: 150 °C
●高電源能力 Tjmax:最大 515 W (10/1000 μs)
• 鉛加工:マットチンの塗装
適用する SM6T15AY
SM6TYシリーズは,ISO 7637-2で定義された電圧上昇とISO 10605に従って電磁放電から敏感な自動車回路を保護するように設計されています.
環境問題輸出分類 SM6T15AY
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
