詳細情報 |
|||
| トランジスタタイプ: | PNP | 現在-コレクター（（最高） IC）: | 0.166666667 |
|---|---|---|---|
| 電圧-コレクターのエミッターの故障（最高）: | 50V | Vceの飽和（最高） @ Ib、IC: | 340mV @ 100mA, 2A |
| 現在-コレクターの締切り（最高）: | 1μA (ICBO) | DCの現在の利益（hFE） （分） @ IC、Vce: | 200 @ 500mA 2V |
| パワー - マックス: | 3.5v | 頻度-転移: | 400MHz |
| ハイライト: | 2SA2013,2SA2013 BJT IC,双極トランジスタ PNP 50V |
||
製品の説明

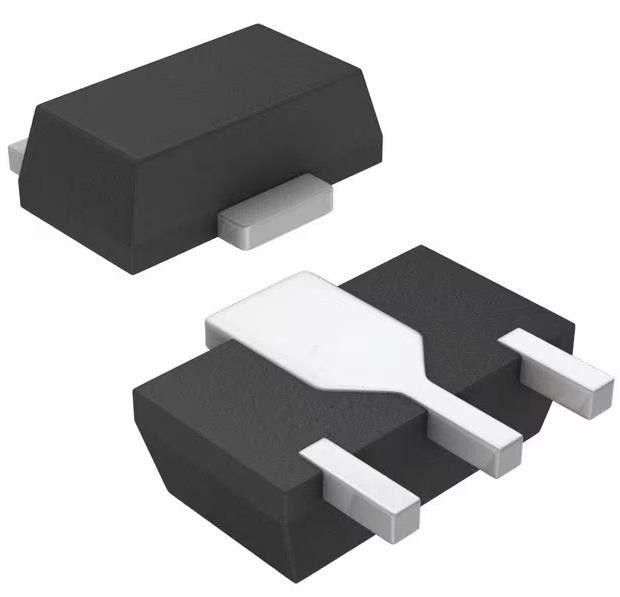

2SA2013 双極 (BJT) トランジスタ PNP 50 V 4 A 400MHz 3.5 W 表面マウント PCP
仕様 2SA2013
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| 単極性トランジスタ | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| トランジスタタイプ | PNP |
| 電流 - コレクター (Ic) (最大) | 0.166666667 |
| 電圧 - コレクターエミッター分解 (最大) | 50V |
| Vce 飽和度 (最大) @ Ib, Ic | 340mV @ 100mA, 2A |
| 電流 - コレクター切断値 (最大) | 1μA (ICBO) |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 200 @ 500mA 2V |
| パワー - マックス | 3.5W |
| 頻度 - 移行 | 400MHz |
| 動作温度 | 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-243AA |
| 供給者のデバイスパッケージ | PCP |
| 基本製品番号 | 2SA2013 |
特徴 2SA2013
• FBET と MBIT プロセスの採用
• 大量の電流
• コレクターとエミッター間の低飽和電圧
• 高速切換
• 極小のパッケージは,最終製品における小型化を促進する
• 許容される高電力消耗
適用する 2SA2013
• リレー運転手,ランプ運転手,モーター運転手,フラッシュ
環境と輸出分類2SA2013
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
