詳細情報 |
|||
| 連絡先タイプ: | 男性Pin | ポジション数: | 2 |
|---|---|---|---|
| ピッチ-合う: | 0.079" (2.00mm) | 列数: | 1 |
| 荷を積まれる位置の数: | すべて | スタイル: | 板/ワイヤー ケーブルで通信するため |
| 覆うこと: | 覆われる- 4壁 | 固定装置の種類: | 止め金ロック |
| ハイライト: | B2B-PH-SM4-TB (LF) (SN),2 位置 コネクタヘッダー |
||
製品の説明

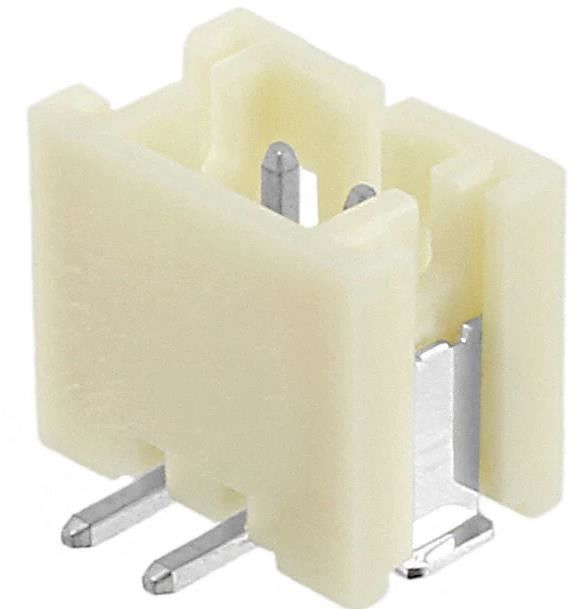

B2B-PH-SM4-TB ((LF) ((SN) コンネクタヘッダー 表面マウント 2 位置 0.079" (2.00mm)
仕様B2B-PH-SM4-TB (LF) (SN)
| タイプ | 記述 |
| カテゴリー | コネクタ,インターコネクタ |
| 直角接続器 | |
| ヘッダー,男性ピン | |
| Mfr | JSTセールスアメリカ |
| シリーズ | PH |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| コネクタタイプ | タイトル |
| 連絡先タイプ | 男性のピン |
| ピッチ - 交尾 | 0.079インチ (2.00mm) |
| ポジション数 | 2 |
| 列数 | 1 |
| 列間隔 - 交尾 | - |
| 積載された物件数 | すべて |
| スタイル | 板からケーブル/ワイヤ |
| 布団 | 4 壁 に 覆っ て いる |
| マウントタイプ | 表面マウント |
| 終了 | 溶接器 |
| 固定装置の種類 | 停止ロック |
| 接触長さ - 交尾 | 0.130インチ (3.30mm) |
| 連絡先の長さ - ポスト | - |
| 総接触長さ | - |
| 隔熱高さ | 0.260インチ (6.60mm) |
| 接触形状 | スクエア |
| 接触 結末 - 交尾 | スチール |
| コンタクト 仕上げ 厚さ - 交尾 | - |
| 連絡先 終了 - 郵便 | スチール |
| 接触材料 | 銅合金 |
| 断熱材料 | ポリアミド (PA6T),ナイロン6T |
| 特徴 | 溶接器の保持 |
| 動作温度 | -25°C ~ 85°C |
| 侵入防止 | - |
| 材料の炎易性評価 | UL94 V-0 |
| 隔熱色 | 自然 |
| 定位電流 (アンプ) | 2A |
| 定位電圧 | 100V |
| 交配した積み上げ高さ | 8.6mm |
| 連絡先 仕上げ 厚さ - ポスト | - |
| 申請 | - |
| 基本製品番号 | B2B-PH-S |
特徴 B2B-PH-SM4-TB (LF) (SN)
電流分数: 2A AC/DC (AWG #24)
定位電圧: 100V AC/DC
温度範囲: -25°C~+85°C (電流の適用による温度上昇を含む)
接触抵抗:初期値/ 10 mΩ 最大 環境試験後/ 20 mΩ 最大
● 隔熱抵抗: 1,000 MΩ分
• 耐える電圧: 800 VAC/分
適用されるワイヤ:AWG #32から#24
適用されるPCボード厚さ:0.8〜1.6mm
* 製品を使用する際には,当社のウェブサイト (製品情報ページの技術文書) に記載されている"端末とコネクタの操作の注意事項"を参照してください.
* RoHS2 準拠
* 寸法単位:mm
*詳細についてはJSTに連絡してください.
適用する B2B-PH-SM4-TB (LF) (SN)
これは薄くて低プロフィールの2.0mmピッチコネクタで 設置後高さ8.0mm 幅4.5mmです
環境と輸出分類B2B-PH-SM4-TB (LF) (SN)
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
