詳細情報 |
|||
| ポジション数: | 20 | ピッチ-合う: | 0.031" （0.80mm） |
|---|---|---|---|
| 列数: | 1 | 終了: | 溶接器 |
| 固定装置の種類: | 止め金ロック | 接触 結末 - 交尾: | TiN |
製品の説明

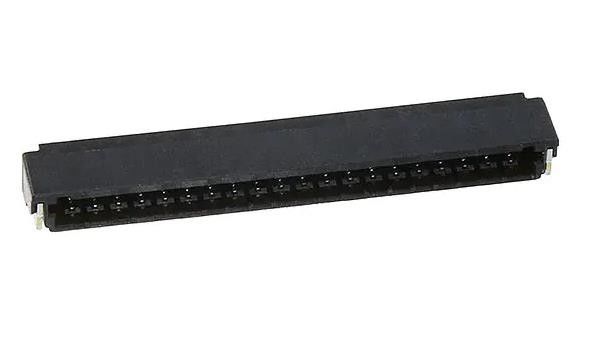

DF52-20S-0.8H ((21) 20 ポジションソケットコネクタ 0.031" (0.80mm)
仕様 DF52-20S-0.8H(21)
| タイプ | 記述 |
| カテゴリー | コネクタ,インターコネクタ |
| 直角接続器 | |
| ヘッダー,容器,女性用ソケット | |
| Mfr | ヒロゼ・エレクトリック・コー・株式会社 |
| シリーズ | DF52 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| コネクタタイプ | ソーセージ |
| 連絡先タイプ | 性別別別 |
| スタイル | 板からケーブル/ワイヤ |
| ポジション数 | 20 |
| 積載された物件数 | すべて |
| ピッチ - 交尾 | 0.031インチ (0.80mm) |
| 列数 | 1 |
| 列間隔 - 交尾 | - |
| マウントタイプ | 表面マウント,右角 |
| 終了 | 溶接器 |
| 固定装置の種類 | 停止ロック |
| 接触 結末 - 交尾 | スチール |
| コンタクト 仕上げ 厚さ - 交尾 | - |
| 隔熱色 | ブラック |
| 隔熱高さ | 0.069インチ (1.75mm) |
| 連絡先の長さ - ポスト | - |
| 動作温度 | -40°C ~ 85°C |
| 材料の炎易性評価 | UL94 V-0 |
| 連絡先 終了 - 郵便 | スチール |
| 交配した積み上げ高さ | - |
| 侵入防止 | - |
| 特徴 | 輝くワイヤに適合し,溶接を保持する |
| 定位電流 (アンプ) | 1.5A |
| 定位電圧 | 100V |
| 申請 | - |
| 断熱材料 | ポリアミド (PA),ナイロン,ハロゲンフリー |
| 接触形状 | - |
| 接触材料 | 銅合金 |
| 連絡先 仕上げ 厚さ - ポスト | - |
| 基本製品番号 | DF52 |
特徴 DF52-20S-0.8H(21)
1. 小型のコネクタ
0.8mmピッチ,1.75mm高さ,4.1mm深さ 小規模なアプリケーションに適しています
2小さくて頑丈な構造
厚い 壁 が 備わっ て いる の で も 小さい もの で ある 構造 で,損傷 に 耐える 強力 で 頑丈 な 接続器 を 作り出さ れ ます.
3高電流のアプリケーションに適しています
最大電流2.5A (2-pos 28 AWGワイヤを使用) は,高導電性材料と適切な接触力によって達成される.
4箱形接触は,変形を防ぐ.
BOX 形のクリップコンタクトは,組み立て中に変形を防止し,全体的な安定性と強さに貢献します.
5視覚的なチェックは,完全にマッチされたプラグと容器を保証します
箱は,コンネクタが完全にマッチされていることを確認し,偶然の切断を防ぐために視覚的な検査を可能にする開いた側面で設計されています.Glow Wire の適合性 (IEC 60695-2-11 に適合する)
7ハロゲンなし
塩素とブロムの濃度は,IEC 61249-2-21の標準値を下回っています.
Br: 900ppm未満 Cl: 900ppm未満
Br + Cl: 1500ppm未満
環境と輸出分類DF52-20S-0.8H(21)
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
