詳細情報 |
|||
| 二方向チャネル: | 1 | 電圧 - 逆スタンドオフ (標準): | 18.5V (最大) |
|---|---|---|---|
| 電圧 - ブレークダウン (最小): | 20.5V | 電圧- （最高） @ Ippを締め金で止めること: | 35V (タイプ) |
| 電流 - ピークパルス (10/1000µs): | 1A （8/20µs） | 電力線保護: | ありません |
| 申請: | RFのアンテナ | キャパシタンス@頻度: | 0.3pF @ 1MHz |
製品の説明

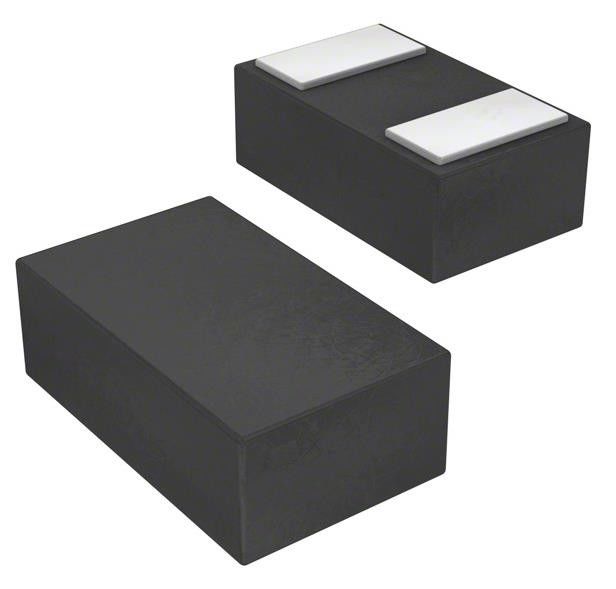

ESD7181MUT5G 35V (タイプ) クランプ 1A (8/20μs) Ipp Tvs ダイオード表面マウント 2-X3DFN
仕様 ESD7181MUT5G
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | ゼナー |
| 双方向チャンネル | 1 |
| 電圧 - バックスタンド (タイプ) | 18.5V (最大) |
| 電圧 - 障害 (分) | 20.5V |
| 電圧 - 固定 (最大) @ Ipp | 35V (タイプ) |
| 電流 - ピークパルス (10/1000μs) | 1A (8/20μs) |
| パワー - ピークパルス | - |
| 電力網の保護 | 違う |
| 申請 | RFアンテナ |
| 容量 @ 周波数 | 0.3pF @ 1MHz |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 0201 (0603 メートリック) |
| 供給者のデバイスパッケージ | 2-X3DFN (0.6x0.3) (0201) |
| 基本製品番号 | ESD7181 |
特徴 ESD7181MUT5G
• 低容量 0.3 pF (典型)
• 低圧 固定 圧
・ 体の外形の大きさ: (0.62 x 0.32 mm) − 0201
• 低体高:0.3mm
動作電圧: ±18.5V
低リーク < 1 nA (典型)
• 挿入 損失 の 低さ
低動力抵抗: < 1
• IEC61000−4−2 ESD レベル 4 保護
• SZ前記 自動車用およびユニークなサイトおよび制御変更要件を必要とする他のアプリケーションのためのAEC−Q101資格とPPAP能力
• これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です.
適用する ESD7181MUT5G
• RF信号 ESD 保護
• ワイヤレス 充電器
• RF スイッチング,PA,アンテナ ESD 保護
• 近所 通信
環境と輸出分類ESD7181MUT5G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
