詳細情報 |
|||
| コネクタ/コンタクトタイプ: | 連絡先 トップ | ポジション数: | 4 |
|---|---|---|---|
| ピッチ: | 0.020" （0.50mm） | 終了: | 溶接器 |
| 板の上の高さ: | 0.039" (1.00mm) | ロック機能: | ローータリーロック バックロック |
| 接触材料: | リンゴ 銅 | 連絡を終了: | 金 |
製品の説明

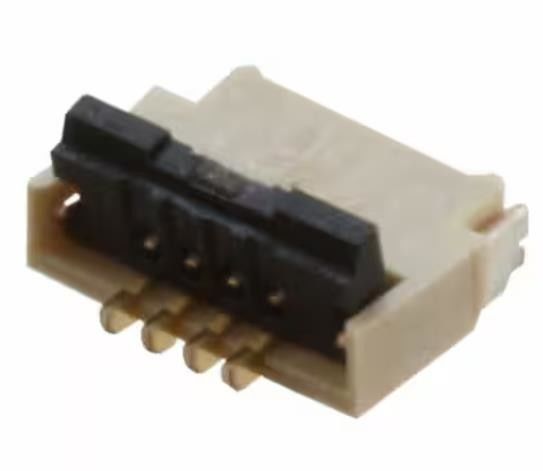

FH34S-4S-0.5SH ((50) 4 位置 FFC FPC コンネクタ トップ 0.020" 表面マウント
仕様 FH34S-4S-0.5SH ((50)
| タイプ | 記述 |
| カテゴリー | コネクタ,インターコネクタ |
| FFC,FPC (フラット・フレキシブル) コンネクタ | |
| FFC,FPC (フラット・フレキシブル) コンネクタ組 | |
| Mfr | ヒロゼ・エレクトリック・コー・株式会社 |
| シリーズ | FH34S |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| フラット・フレックス型 | FFC,FPC |
| マウントタイプ | 表面マウント,右角 |
| コネクタ/コンタクトタイプ | 連絡先 トップ |
| ポジション数 | 4 |
| ピッチ | 0.020" (0.50mm) |
| 終了 | 溶接器 |
| FFC,FCB 厚さ | 0.30mm |
| 板の上 の 高さ | 0.039" (1.00mm) |
| ロック機能 | ローータリーロック バックロック |
| ケーブル端型 | 角型 |
| 接触材料 | リンゴ 銅 |
| 連絡を終了 | 金 |
| 住宅用材料 | 液晶ポリマー (LCP) |
| アクチュエータ材料 | ポリアミド (PA),ナイロン |
| 特徴 | ゼロ挿入力 (ZIF) |
| 定位電圧 | 50V |
| 動作温度 | -55°C ~ 85°C |
| 材料の炎易性評価 | UL94 V-0 |
| 定位電流 (アンプ) | 0.5A |
| コンタクト 仕上げ 厚さ | - |
| 住宅の色 | ベージュ色 |
| アクチュエータの色 | ブラック |
| 交尾 サイクル | 20 |
特徴 ESR10EZPF2200
1低声で
板の上から1.0mm,幅は3.8mmで,コンネクタはスペース節約用途に使用されます.
2FPC/FFCの保持が増加する
既存の類似のコンストラクションのコネクタと比較して:
*水平方向: 約2.6倍
*垂直方向: 約2回
3. 独特のバック・フリップ回転アクチュエータ
回転するアクチュエータはコネクタの裏側から開けられ,信頼性の高い電気的および機械的な接続を保証します.
4簡単にFPCを挿入し,信頼性の高い電気接続
証明されたFlip Lockアクチュエータは,FPCを簡単に挿入し,完全に閉ざされたときに触覚感覚を提供し,完全な電気と機械的な接続を確認します.
適用する ESR10EZPF2200
◆PCB に 設置 する 前 に 処理 する
FPC/FFCをPCBに組み込む前に挿入したり,アクチュエータを操作したりすることは推奨されません.
◆PCボードの曲線ページ
できるだけ曲線を最小限に抑える. 接続は最大0.1mmの範囲内です.溶接関節の故障を引き起こすことなく,接続端末を受け入れることができるマウントエリアの平らさを確認.
◆ボード の 勢い
◆大きなPCボードを個々のボードにブレーキする際には,設置されたコネクタを損傷しないように注意してください.
◆板や他の部品を螺栓で固定する際
ストレスは,接続器の取り付け面に影響するボードの傾きを引き起こさないことを確認する.
環境と輸出分類FH34S-4S-0.5SH ((50)
| ATRIBUTE について | 記述 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4051 |
