詳細情報 |
|||
| 出力型: | トランジスタドライバ | 機能: | ステップダウン |
|---|---|---|---|
| 出力構成: | ポジティブ | 出力数: | 1 |
| 出力段階: | 1 | 周波数 - 切り替える: | 600kHz |
| 使用率（最高）: | 75% | シンクロン直す器: | そうだ |
製品の説明

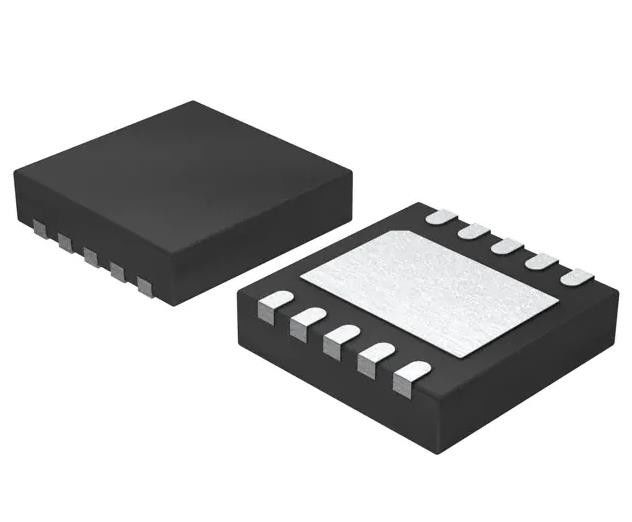

ISL6341AIRZ-T バックレギュレーター ポジティブな出力 ステップダウン DC コントローラー IC
仕様ISL6341AIRZ-T
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | レネサス・エレクトロニクス・アメリカ・インク |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 出力型 | トランジスタドライバ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 4.5V ~ 14.4V |
| 周波数 - 切り替える | 600kHz |
| 作業周期 (最大) | 75% |
| シンクロン直す器 | そうだ |
| 時計同期 | 違う |
| シリアルインターフェース | - |
| 制御機能 | 起動,相制御,電源は良好,電源はリセット |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-WFDFN 露出パッド |
| 供給者のデバイスパッケージ | 10-TDFN-EP (3x3) |
| 基本製品番号 | ISL6341 |
特徴ISL6341AIRZ-T
• +4.5Vから14.4Vの電源電圧 (バイアス用) で動作する
- 1.5V から 12V VIN 入力範囲 (制限により最大 20V までは可能で,ページ 12 の"入力電圧の考慮"を参照してください)
- 0.8V~VIN出力範囲 (デューティサイクルの制限)
- 統合ゲートドライバ; LGATEはVCC (5V~12V) を使用; UGATEは外部ブートダイオード (5V~12V) を使用
- 0.8V 内部参照; ±0.8% 許容
• シンプルな単ループ制御設計
- 伝統的なダブルエッジモジュレーター
- 電圧モードPWM制御
- NチャネルMOSFETを駆動する
● 短期間 の 迅速 な 反応
- 高帯域幅エラーアンプ
- ISL6341,ISL6341Cのマックス・デューティ・サイクルの0~85%
- ISL6341A,ISL6341Bの最大作業サイクル 0% から 75%
• 負荷 を 負わ ない プログラム できる 過剰 電流 保護
- 下部MOSFETの rDS (オン) を使っています
- ロックオフモード (ISL6341,ISL6341B)
- 無限の再試行 (ヒック) モード (ISL6341A)
- 無限のリトライ (ヒック) モード;UVPなし (ISL6341C)
•出力電圧モニタリング
- 低電圧と過電圧のシャットダウン
- PGOOD 生産量
• 10 Ld 3x3 Thin DFN の小さなコンバーターサイズ
- 300kHz固定振動器 (ISL6341,ISL6341C)
- 600kHz固定振動器 (ISL6341A,ISL6341B)
- 固定内部のソフトスタート,前もって偏向的な負荷に対応する
- COMP/EN ピンのオン/オフ機能
•Pbフリー (RoHS 準拠)
詳細についてISL6341AIRZ-T
• ケーブル モデム,セット トップ ボックス,DSL モデム
• 工業用電源; 一般用途の電源
• 5Vまたは12V入力DC/DCレギュレーター
• 低電圧分布式電源; 負荷点
環境と輸出分類ISL6341AIRZ-T
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
