詳細情報 |
|||
| タイプ: | ツェナー | 単方向チャネル: | 2 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 12.8V | 電圧 - ブレークダウン (最小): | 14.3V |
| 電圧- （最高） @ Ippを締め金で止めること: | 21.2V | 電流 - ピークパルス (10/1000µs): | 1.9A |
| パワー - ピークパルス: | 40W | 動作温度: | -55°C ~ 150°C (TJ) |
製品の説明

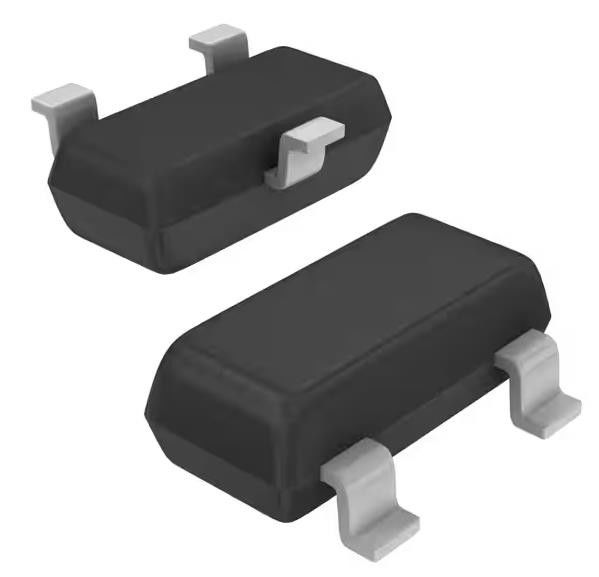

MMBZ15VDLT3G 21.2V クランプ 1.9A Ipp Tvs ダイオード 表面マウント SOT-23-3 (TO-236)
仕様 MMBZ15VDLT3G
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| タイプ | ゼナー |
| 一方向のチャンネル | 2 |
| 電圧 - バックスタンド (タイプ) | 12.8V |
| 電圧 - 障害 (分) | 14.3V |
| 電圧 - 固定 (最大) @ Ipp | 21.2V |
| 電流 - ピークパルス (10/1000μs) | 1.9A |
| パワー - ピークパルス | 40W |
| 電力網の保護 | 違う |
| 申請 | 一般的な目的 |
| 容量 @ 周波数 | - |
| 動作温度 | -55°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SOT-23-3 (TO-236) |
| 基本製品番号 | MMBZ15 |
特徴 MMBZ15VDLT3G
• SOT−23 パッケージは,1つの2つの単方向設定または1つの2方向設定を許可する
標準ゼーナー断熱電圧範囲 − 15V, 27V, 39V
•ピークパワー − 40 W @ 1.0 ms (両方向) 図5の波形ごとに
• 人体モデルごとに 3B クラス (16 kV 以上) の ESD 評価
• IEC61000−4−2レベル4のESD評価, ±30kV接触放電
低漏れ < 100 nA
• 燃焼性ランキング: UL 94 V−O
• SZ前記 自動車用およびユニークなサイトおよび制御変更要件を必要とする他のアプリケーションのためのAEC−Q101資格とPPAP能力
• これはPb−フリーデバイスです
詳細について MMBZ15VDLT3G
この二重単体シリコンゼナーダイオードは,保護能力を必要とするアプリケーションのために設計されています. コンピュータ,プリンター,電子機器などの電圧およびESDに敏感な機器で使用されます.業務用機械通信システム,医療機器,その他の用途.両接点共通カソード設計は,単一のパッケージを使用して2つの分離線を保護します.この装置は,ボードスペースがプレミアムである状況に理想的です.
環境と輸出分類MMBZ15VDLT3G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
