詳細情報 |
|||
| センサーのタイプ: | アナログ、ローカル | 温度-支部--を感じる: | -40°C | 100°C |
|---|---|---|---|
| 決断: | 10mV/°K | 正確さ-最も高く（最も低い）: | ±3°C （±5°C） |
| テスト条件: | 25°C （- 40°C | 100°C） | 実用温度: | -40°C | 100°C |
製品の説明

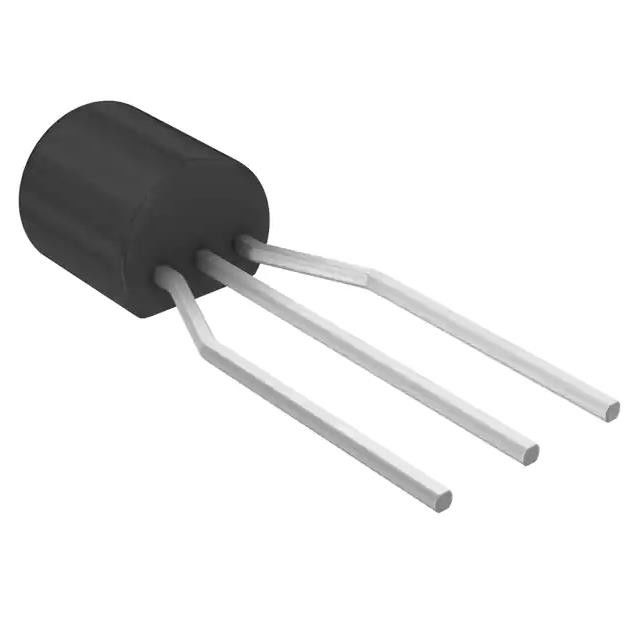

LM335AZT 温度センサーチップセンサーアナログ -40C-100C TO92-3
LM335AZTの特長
■ °K 単位で直接校正
■ 1℃の初期精度
■ 450μA～5mAで動作
■ 1Ω未満のダイナミックインピーダンス
説明LM335AZTの
LM135、LM235、LM335 は、簡単に校正できる高精度温度センサーです。これらは 2 端子ツェナーとして動作し、ブレークダウン電圧は 10mV/°K で絶対温度に直接比例します。
この回路の動的インピーダンスは 1Ω 未満で、特性を変えることなく 450µA ～ 5mA の電流範囲内で動作します。
+25°C で校正された LM135、LM235、および LM335 の標準誤差は、100°C の温度範囲にわたって 1°C 未満です。他のセンサーとは異なり、LM135、LM235、LM335 は線形出力を備えています。
LM335AZTの仕様
|
製造元
|
STマイクロエレクトロニクス
|
|
シリーズ
|
-
|
|
製品の状態
|
アクティブ
|
|
センサーの種類
|
アナログ、ローカル
|
|
温度検知 - ローカル
|
-40℃～100℃
|
|
温度検知 - リモート
|
-
|
|
出力タイプ
|
アナログ電圧
|
|
電圧 - 電源
|
-
|
|
解決
|
10mV/°K
|
|
特徴
|
-
|
|
精度 - 最高 (最低)
|
±3℃（±5℃）
|
|
試験条件
|
25℃（-40℃～100℃）
|
|
動作温度
|
-40℃～100℃
|
|
取付タイプ
|
スルーホール
|
|
パッケージ・ケース
|
TO-226-3、TO-92-3 (TO-226AA) 成形リード
|
|
サプライヤーデバイスパッケージ
|
TO-92-3
|
|
基本製品番号
|
LM335
|
LM335AZTのアプリケーション情報
より高い精度を得るためにデバイスを校正する簡単な方法があります
LM135、LM235、LM335 の出力は絶対温度に比例し、センサーの外挿出力は 0°K (-273.15°C) で 0V になるため、単一点校正が機能します。出力電圧対温度の誤差は傾きのみです。したがって、ある温度での傾きを校正すると、すべての温度での誤差が修正されます。
回路出力 (校正済みまたは未校正) は次の方程式で与えられます。
VOT + VOTO x ここで、T は未知の温度、To は基準温度 (°K) です。
名目上、出力は 10mV/°K で校正されます。
良好な検出精度を確保するには、予防措置を講じる必要があります。すべての温度センサーの場合と同様、自己発熱により精度が低下する可能性があります。LM135、LM235、および LM335 は低電流で動作する必要がありますが、センサーとその校正回路を最大動作温度まで駆動するのに十分な電流で動作する必要があります。
熱抵抗が一定の環境でセンサを使用する場合、自己発熱による誤差を外部校正することができます。これは、回路が温度安定電流でバイアスされている場合に可能です。加熱はツェナー電圧に比例し、したがって温度に比例します。このように、自己発熱による誤差はスケールファクタ誤差として絶対温度に比例します。
