詳細情報 |
|||
| RAMのサイズ: | 1K X 8 | 電圧-供給（Vcc/Vdd）: | 2.7V | 5.5V |
|---|---|---|---|
| データ変換装置: | A/D 8x10b | 発振器のタイプ: | 内部 |
| 実用温度: | -40°C | 85°C （TA） | タイプの取付け: | 表面の台紙 |
| パッケージ/場合: | 32-TQFP | 製造者装置PackageNumber: | 32-TQFP (7x7) |
| ハイライト: | ATmega8A-AUR マイクロコントローラ IC、32TQFP マイクロコントローラ IC、IC MCU 8 ビット 8 KB フラッシュ,32TQFP Microcontroller IC,IC MCU 8BIT 8KB FLASH |
||
製品の説明

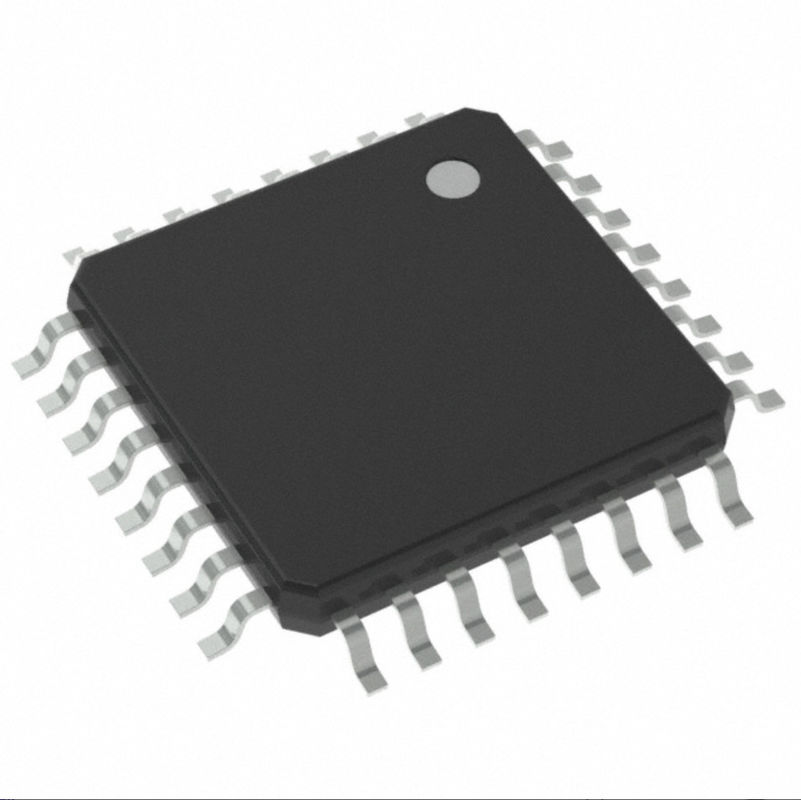

ATmega8A-AUR 温度センサーチップ IC MCU 8 ビット 8KB フラッシュ 32TQFP
AVR AVR® ATmega マイクロコントローラ IC 8 ビット 16MHz 8KB (4K x 16) フラッシュ 32-TQFP (7x7)
仕様 ATmega8A-AUR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | マイクロチップ技術 |
| シリーズ | AVR® ATmega |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| コアプロセッサ | AVR |
| コアサイズ | 8ビット |
| スピード | 16MHz |
| 接続性 | I²C、SPI、UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット、POR、PWM、WDT |
| I/O数 | 23 |
| プログラムメモリサイズ | 8KB（4K×16） |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 512×8 |
| RAM サイズ | 1K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 2.7V～5.5V |
| データコンバータ | A/D 8x10b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 32-TQFP |
| サプライヤーデバイスパッケージ | 32-TQFP (7x7) |
| 基本製品番号 | アトメガ8 |
の特徴ATmega8A-AUR
• 高性能、低消費電力の Microchip AVR® 8 ビット マイクロコントローラ
• 高度な RISC アーキテクチャ
- 130 の強力な命令 – ほとんどの単一クロック サイクルで実行
- 32 x 8 汎用作業レジスタ
- 完全に静的な動作
- 16MHzで最大16MIPSのスループット
- オンチップ2サイクル乗算器
• 高耐久性の不揮発性メモリセグメント
- 8KB のインシステム自己プログラム可能なフラッシュ プログラム メモリ
- 512バイトEEPROM
- 1Kバイトの内蔵SRAM
- 書き込み/消去サイクル: 10,000 フラッシュ/100,000 EEPROM
- データ保持: 85°C で 20 年/25°C で 100 年(1)
- 独立したロックビットを備えたオプションのブートコードセクション
・オンチップブートプログラムによるインシステムプログラミング
• 真の書き込み中読み取り動作
- ソフトウェアセキュリティのためのプログラミングロック
• Microchip QTouch® ライブラリのサポート
- 静電容量式タッチボタン、スライダー、ホイール
- Microchip QTouch および QMatrix™ の買収
- 最大64のセンスチャンネル
アプリケーションのATmega8A-AUR
• 周辺機能
- 独立したプリスケーラを備えた 2 つの 8 ビット タイマ/カウンタ、1 つの比較モード
- 独立したプリスケーラ、比較モード、およびキャプチャ モードを備えた 1 つの 16 ビット タイマ/カウンタ
- 独立した発振器を備えたリアルタイムカウンター
- 3つのPWMチャンネル
- TQFP および VQFN パッケージの 8 チャンネル ADC
• 8 チャンネル 10 ビット精度
- PDIPパッケージの6チャンネルADC
• 6 チャンネル 10 ビット精度
- バイト指向の 2 線式シリアル インターフェイス
- プログラム可能なシリアル USART
- マスター/スレーブ SPI シリアル インターフェイス
- 独立したオンチップオシレータを備えたプログラマブルウォッチドッグタイマ
- オンチップアナログコンパレータ
• 特別なマイクロコントローラー機能
- パワーオン リセットおよびプログラム可能なブラウンアウト検出
- 内部校正済み RC オシレーター
- 外部および内部割り込みソース
- 5 つのスリープ モード: アイドル、ADC ノイズ低減、パワーセーブ、パワーダウン、スタンバイ
• I/O とパッケージ
- 23 本のプログラム可能な I/O ライン
- 28 リード PDIP、32 リード TQFP、および 32 パッド VQFN
• 動作電圧
- 2.7 - 5.5V
-0～16MHz
• 4MHz、3V、25℃での消費電力
- アクティブ: 3.6mA
- アイドルモード: 1.0mA
- パワーダウンモード: 0.5µA
環境および輸出の分類ATmega8A-AUR。
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
