詳細情報 |
|||
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 時代遅れ |
|---|---|---|---|
| ビットの数: | 22 | サンプリング レート（毎秒）: | 6.25k |
| 入力の数: | 1 | 入れられたタイプ: | 差動 |
| データ インターフェイス: | SPI | 構成: | PGA-ADC |
| ハイライト: | ADS1212U 1K、集積回路 ADE チップ、ADC 22 ビット シグマ デルタ 18soic,Integrated Circuit ADE Chip,ADC 22bit Sigma Delta 18soic |
||
製品の説明

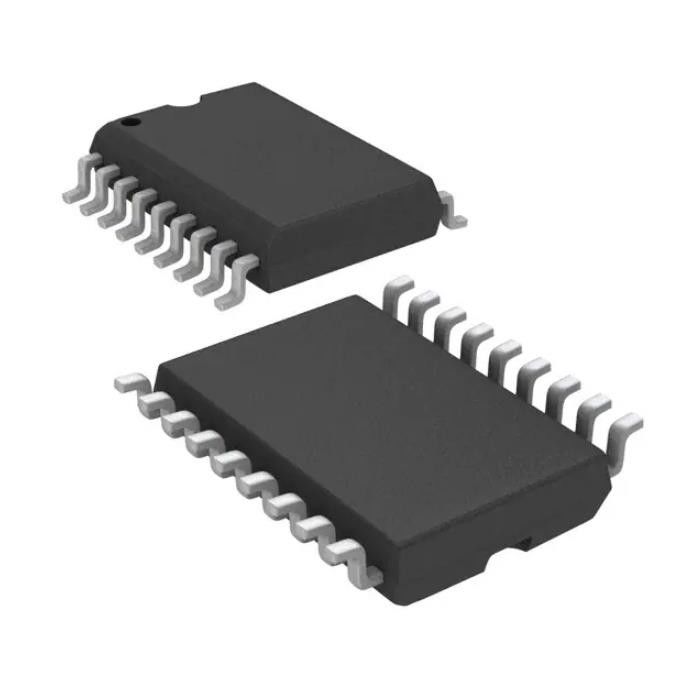

ADS1212U/1K 集積回路チップ Adc 22 ビット シグマ デルタ 18soic
22 ビット アナログ - デジタル コンバータ 1 入力 1 シグマデルタ 8-SOIC
仕様 ADS1212U/1K
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| データ収集 | |
| アナログ - デジタル コンバーター (ADC) | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | 廃止 |
| ビット数 | 22 |
| サンプリングレート (毎秒) | 6.25k |
| 入力数 | 1 |
| 入力方式 | ディファレンシャル |
| データインターフェース | SPI |
| 構成 | PGA-ADC |
| 比率 - S/H:ADC | - |
| A/Dコンバータの数 | 1 |
| 建築 | シグマデルタ |
| 参照タイプ | 外部、内部 |
| 電圧 - 電源、アナログ | 5V |
| 電圧 - 電源、デジタル | 5V |
| 特徴 | PGA |
| 動作温度 | -40℃～85℃ |
| パッケージ・ケース | 18-SOIC (0.295インチ、7.50mm幅) |
| サプライヤーデバイスパッケージ | 8-SOIC |
| 取付タイプ | 表面実装 |
| 基本製品番号 | ADS1212 |
の特徴ADS1212U/1K
●デルタシグマA/Dコンバータ
●22ビットノミッシングコード
●10Hzで20ビット、1000Hzで16ビットの実効解像度
●ローパワー：1.4mW
●差動入力
●プログラマブルゲインアンプ
●SPI™互換SSIインターフェース
●カットオフ周波数を6.25kHzまでプログラム可能
●内部/外部参照
●オンチップセルフキャリブレーション
●ADS1213には4チャンネルMUXが含まれています
アプリケーションのADS1212U/1K
●産業プロセス管理
●計装
●血液分析
●スマート送信機
●ポータブル楽器
●体重計
●圧力変換器
●計装
●血液分析
●スマート送信機
●ポータブル楽器
●体重計
●圧力変換器
環境および輸出の分類ADS1212U/1K
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
