詳細情報 |
|||
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 活動的 |
|---|---|---|---|
| ビットの数: | 8 | サンプリング レート（毎秒）: | 10K |
| 入力の数: | 8 | 入れられたタイプ: | 終わる単一 |
| データ インターフェイス: | 平行 | 構成: | MUX-S/H-ADC |
| ハイライト: | ADC0808CCVX/NOPB、8 ビット アナログ - デジタル コンバータ、Adc 8 ビット Sar 28PLCC,8 Bit Analog To Digital Converter,Adc 8bit Sar 28PLCC |
||
製品の説明

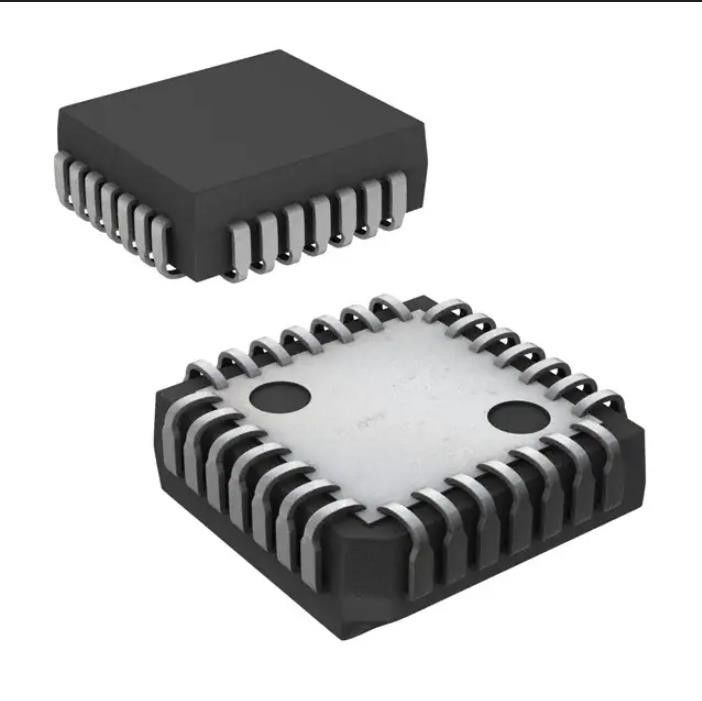

ADC0808CCVX/NOPB 集積回路 IC Adc 8bit Sar 28plcc
ADC0808CCVX/NOPB 集積回路 IC チップ Adc 8bit Sar 28plcc
8 ビット アナログ - デジタル コンバータ 8 入力 1 SAR 28-PLCC (11.51x11.51)
仕様 ADC0808CCVX/NOPB
| TYPE | 説明 |
| カテゴリー | 集積回路 (IC) |
| データ収集 | |
| アナログ - デジタル コンバーター (ADC) | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| ビット数 | 8 |
| サンプリングレート (毎秒) | 10k |
| 入力数 | 8 |
| 入力方式 | シングルエンド |
| データインターフェース | 平行 |
| 構成 | MUX-S/H-ADC |
| 比率 - S/H:ADC | 1:01 |
| A/Dコンバータの数 | 1 |
| 建築 | SAR |
| 参照タイプ | 外部の |
| 電圧 - 電源、アナログ | 4.5V～6.5V |
| 電圧 - 電源、デジタル | 4.5V～6.5V |
| 特徴 | - |
| 動作温度 | -40℃～85℃ |
| パッケージ・ケース | 28-LCC (J-リード) |
| サプライヤーデバイスパッケージ | 28-PLCC (11.51x11.51) |
| 取付タイプ | 表面実装 |
| 基本製品番号 | ADC0808 |
の特徴ADC0808CCVX/NOPB
• すべてのマイクロプロセッサへの簡単なインターフェース
• レシオメトリックまたは 5 VDC または
アナログスパン調整済み電圧リファレンス
• ゼロ調整やフルスケール調整は不要
• アドレスロジックを備えた 8 チャンネルマルチプレクサ
• 0V ～ VCC 入力範囲
• 出力はTTL電圧レベル仕様に準拠
• ADC0808 MM74C949 と同等
• ADC0809 MM74C949-1 と同等
アプリケーションのADC0808CCVX/NOPB
• 解像度: 8ビット
• 合計未調整誤差: ±1/2 LSB および ±1 LSB
• 単一電源: 5 VDC
• 低電力: 15 mW
• 変換時間: 100 μs
環境および輸出の分類ADC0808CCVX/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2A (4週間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
