詳細情報 |
|||
| 包装: | 巻き枠 | パッケージ/場合: | SOIC-8 |
|---|---|---|---|
| 絶縁破壊電圧: | 3ボルト | Pppm -ピーク脈拍力: | 600 w |
| 実用温度: | -40℃~+125℃ | FPQ: | 2500 |
製品の説明

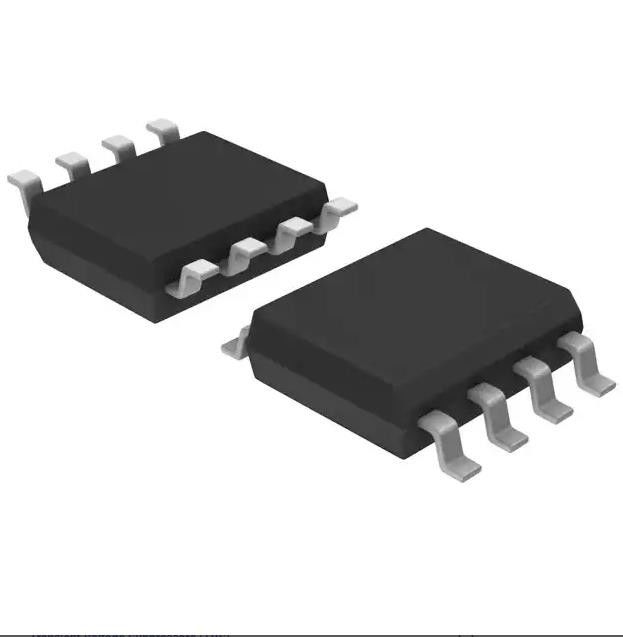

SLVU2.8-4BTG TVS ダイオード SMD 面実装 8-SOIC 15V クランプ 40A（8/20µs） Ipp
TVS ダイオード 2.8VWM 15VC 8-SOIC
SLVU2.8-4BTGの特徴
• ESD、IEC 61000-4-2 ±30kV 接触、±30kV 空気
• EFT、IEC 61000-4-4、40A (5/50ns)
• 雷、IEC 61000-4-5 第 2 版、40A (8/20μs)
・1ラインあたり2pFの低静電容量
• 2.8Vで1μA（MAX）の低リーク電流
• SOIC-8 (JEDEC MO-012) ピン構成により、シンプルなフロースルー レイアウトが可能
• RoHS準拠および鉛フリー
• 感湿性レベル (MSL-1)
SLVU2.8-4BTGの仕様
| タイプ | 説明 |
| カテゴリー | 回路保護 |
| 過渡電圧サプレッサー (TVS) | |
| TVSダイオード | |
| 製造元 | リテルヒューズ株式会社 |
| シリーズ | SLVU2.8-4、SPA® |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| タイプ | ツェナー |
| 双方向チャネル | 4 |
| 電圧 - 逆スタンドオフ (標準) | 2.8V (最大) |
| 電圧 - 絶縁破壊 (最小) | 3V |
| 電圧 - クランプ (最大) @ Ipp | 15V |
| 電流 - ピークパルス (10/1000µs) | 40A (8/20μs) |
| パワー - ピークパルス | 600W |
| 電力線保護 | いいえ |
| アプリケーション | 一般的用途 |
| 周波数ごとの静電容量 | 2pF @ 1MHz |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-SOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SOIC |
アプリケーションSLVU2.8-4BTGの
• 10/100/1000 イーサネット
・WAN/LAN機器
• スイッチングシステム
• デスクトップ、サーバー、ノートブック
• アナログ入力
• 基地局
説明SLVU2.8-4BTGの
SLVU2.8-4 は、低電圧の CMOS デバイスを ESD や雷による過渡現象から保護するように設計されています。
各低電圧 TVS と直列に補償ダイオードがあり、保護対象のラインに低い負荷容量を与えます。
