詳細情報 |
|||
| 部品番号: | OPA237NA/3K | スルー・レート: | 0.5V/µs |
|---|---|---|---|
| 利益帯域幅プロダクト: | 1.5 MHz | 現在-入れられたバイアス: | 8.5 nA |
| 電圧-入れられたオフセット: | 350 µV | 現在-供給: | 200µA |
| 現在-出力/チャネル: | 8 mA | 電圧-供給のスパン（分）: | 2.7 V |
製品の説明

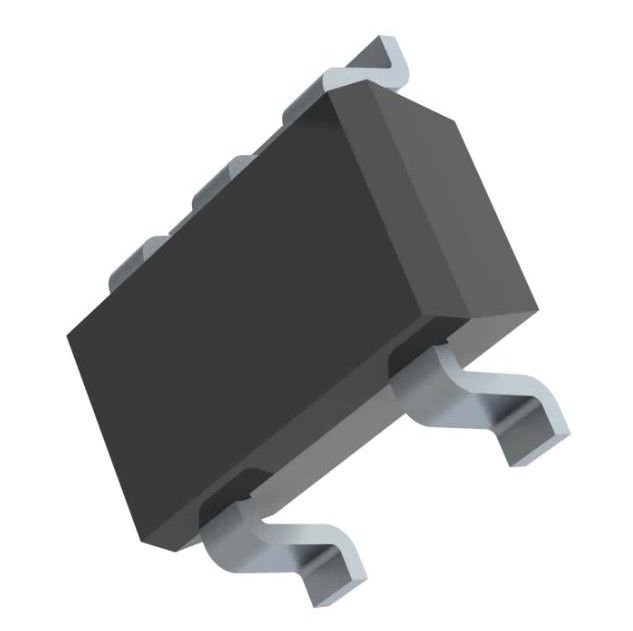

OPA237NA / 3K 集積回路チップ IC OPAMP GP 1 回路 SOT23-5
汎用アンプ 1 回路レールツーレール 8-VSSOP
OPA237 オペアンプ ファミリは、Texas Instruments の MicroAmplifier® シリーズの小型製品の 1 つです。加えて
これらのデバイスは、小型サイズでありながら、低オフセット電圧、低静止電流、低バイアス電流、および幅広い電源供給を特徴としています。
範囲。シングル、デュアル、およびクアッド バージョンは同一の仕様を備えており、設計の柔軟性を最大限に高めます。彼らです
PCMCIA カードやその他のポータブル機器など、単電源、バッテリ駆動、スペースが限られたアプリケーションに最適です。
これらのデバイスは、小型サイズでありながら、低オフセット電圧、低静止電流、低バイアス電流、および幅広い電源供給を特徴としています。
範囲。シングル、デュアル、およびクアッド バージョンは同一の仕様を備えており、設計の柔軟性を最大限に高めます。彼らです
PCMCIA カードやその他のポータブル機器など、単電源、バッテリ駆動、スペースが限られたアプリケーションに最適です。
の特徴OPA237NA/3K
マイクロサイズ、小型パッケージ:
− シングル：SOT23-5、SO-8
− デュアル: MSOP-8、SO-8
− クアッド: SSOP-16 (廃止)
低オフセット電圧: 最大750μV
幅広い供給範囲:
− 単一電源: +2.7V ～ +36V
− デュアル電源: 1.35V ～ 18V
低静止電流: 最大350μV
広帯域幅: 1.5MHz
仕様OPA237NA/3K
|
製造元
|
テキサス・インスツルメンツ
|
|
シリーズ
|
マイクロアンプ™
|
|
製品の状態
|
アクティブ
|
|
アンプの種類
|
一般的用途
|
|
回路数
|
1
|
|
出力タイプ
|
-
|
|
スルーレート
|
0.5V/μs
|
|
ゲイン帯域幅積
|
1.5MHz
|
|
電流 - 入力バイアス
|
8.5nA
|
|
電圧 - 入力オフセット
|
350μV
|
|
電流 - 供給
|
200μA
|
|
電流 - 出力/チャンネル
|
8mA
|
|
電圧 - 供給スパン (最小)
|
2.7V
|
|
電圧 - 供給スパン (最大)
|
36V
|
|
動作温度
|
-40℃～85℃
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
SC-74A、SOT-753
|
|
サプライヤーデバイスパッケージ
|
SOT-23-5
|
|
基本製品番号
|
OPA237
|
範囲 (−10 ̊)
環境および輸出の分類
なんてことだ -
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
の応用OPA237NA/3K
・インバーターとモーターの制御
・DC/DCコンバータ
• オンボード (OBC) およびワイヤレス充電器
• バッテリー管理システム (BMS)
この製品の詳細を知りたい
