詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | RFIDリーダー/トランスポンダー |
|---|---|---|---|
| 頻度: | 13.56MHz | 標準: | Felica、ISO 14443、ISO 15693、MIFARE、NFC |
| インターフェイス: | SPI | 電圧-供給: | 2.4V | 5.5V |
| 実用温度: | -40°C | 105°C （TA） | タイプの取付け: | 表面の台紙 |
| ハイライト: | ST25R3917-AQWT,Felica SPI NFC Stmicroelectronics,NFC Stmicroelectronics ST25R |
||
製品の説明

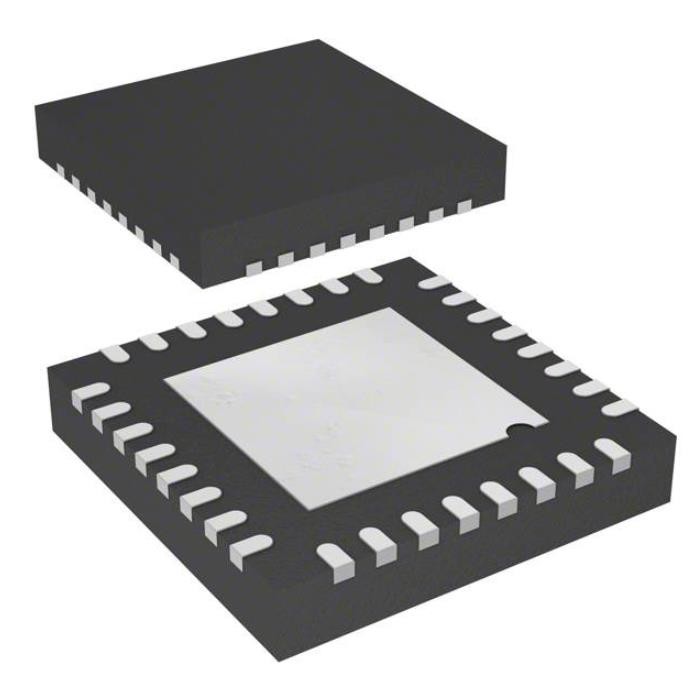

ST25R3917-AQWTの現在の感覚の抵抗器St25r3917-Aqwt Nfc Stmicroelectronics
RFIDの読者/トランスポンダーIC 13.56MHz Felica、ISO 14443、ISO 15693、MIFARE、NFC SPI 2.4V | 5.5V 32-VFQFNはパッドを露出した
ST25R3917-AQWTの指定
| タイプ | 記述 |
| 部門 | RFおよび無線電信 |
| RFIDのICを監察するRFのアクセス | |
| Mfr | STMicroelectronics |
| シリーズ | ST25R |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| タイプ | RFIDの読者/トランスポンダー |
| 頻度 | 13.56MHz |
| 標準 | Felica、ISO 14443、ISO 15693、MIFARE、NFC |
| インターフェイス | SPI |
| 電圧-供給 | 2.4V | 5.5V |
| 実用温度 | -40°C | 105°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 32-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 32-VFQFPN （5x5） |
| 基礎プロダクト数 | ST25 |
ST25R3917-AQWTの特徴
•オペレーティング・モード
–読者/作家
–カード模範化
–活動的な、受動のピアツーピア
•RFコミュニケーション
– EMVCo 3.0のアナログおよびデジタル迎合的
– NFC-A/ISO14443A 848までのkbit/s
– NFC-B/ISO14443B 848までのkbit/s
– NFC-F/FeliCa™ 424までのkbit/s
– NFC-V/ISO15693 53までkb/s
– NFC-A/ISO14443AおよびNFC-F/FeliCa™カード模範化
–活動的な、受動のピアツーピア創始者およびターゲット モード、424までのkbit/s
–迎合的なMIFARE Classic®か他の注文の議定書を実行する低レベルモード
•主要特点
–動的出力（DPO）はある特定の限界の内にとどまるために分野強さを制御する
–形づく活動的な波は（AWS） overandのunder-shootsを減らす
–騒音の抑制の受信機（NSR）は騒々しい環境の受信を可能にする
–可変的なコンデンサーでの自動アンテナ調整（AAT）
– EMVCo統合された3.0迎合的なEMDの処理
–自動利得制御および特徴をSNRを最大にするために押しつぶすため
–低い電力の容量性および誘導カード検出
–低い電力NFCの活動的な、受動ターゲット モード
–調節可能調節深さを、5から40%から頼みなさい
–システムPSRRを後押しする統合された調整装置
–ベースバンド チャネルの合計または自動チャネル選択を用いるAM/PMおよびI/Qの復調器
– 2本の独立した単一の終えられたアンテナを運転する可能性
–アンテナ電圧広さの測定および段階、RSSI、オン破片の供給および調整された電圧
•外的な通信用インタフェース
– 512バイト先入れ先出し法
–連続周辺機器インターフェイス（SPI） 10までのMbit/s
–早くモード プラスの早くモード、1つのMbit/s、および高速モードの3.4 Mbit/sの400までのkbit/sのI2C
•電気特徴
– -40 °Cからの+105 °Cへの広い供給電圧および周囲温度の範囲（2.6から5.5 V、-20 °Cからの+105 °C）への2.4から5.5ボルト
–広い周辺コミュニケーション供給の範囲、1.65から5.5ボルトから
–速い開始の27.12 MHzの水晶と作動することができる水晶発振器
ST25R3917-AQWTの適用
ST25R3916およびST25R3917装置（ST25R3916/7）がNFCおよびHF RFIDの適用の広い範囲のために適しているその中でので以下、参照される
•NFCのフォーラム迎合的なNFC普遍的な装置
•EMVCo 3.0の迎合的な無接触の支払ターミナル
•ISO14443およびISO15693迎合的な一般目的NFC装置
•FeliCa™の読者/作家
•すべての5 NFCのフォーラムの札のサポートは読者モードをタイプ インする
•すべての共通の専有議定書を、Kovioのような、CTS、B支えなさい。
ST25R3917-AQWTの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
