詳細情報 |
|||
| プロダクト状態: | 時代遅れ | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 中心プロセッサ: | e200z420 | コア サイズ: | 32ビット二重中心 |
| 速度: | 180MHz | 結合性: | CANbusのIの² C、LINbus、SPI |
| ペリフェラル: | DMA | 入力/出力の数: | 124 |
| ハイライト: | SPC58EC80E5QMC0X、MCUマイクロコントローラIC、144ETQFPマイクロコントローラIC,MCU Microcontroller IC,144ETQFP Microcontroller IC |
||
製品の説明

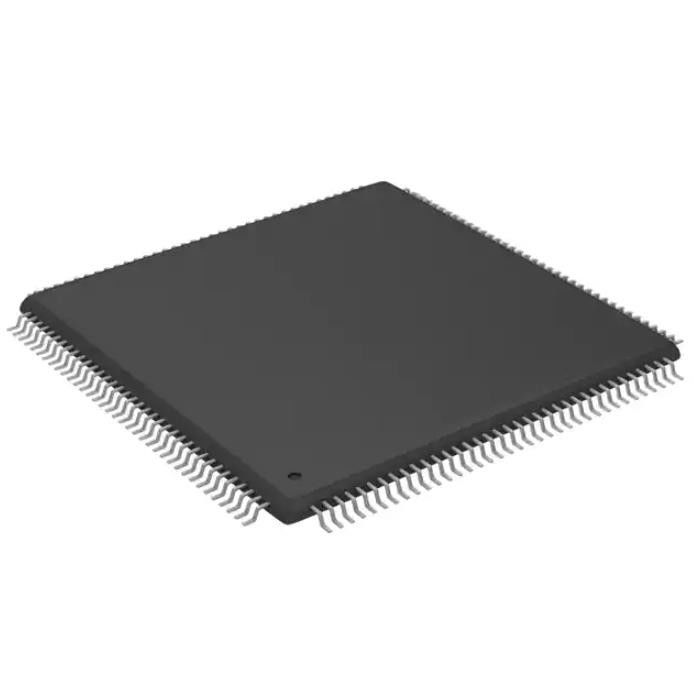

SPC58EC80E5QMC0X 電流検出抵抗器 Ic Mcu 32 ビット 4mb フラッシュ 144etqfp
e200z420 車載用、AEC-Q100、SPC58 マイクロコントローラ IC 32 ビット デュアルコア 180MHz 4MB（4M x 8） フラッシュ 144-eTQFP（20x20）
仕様SPC58EC80E5QMC0X
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | 自動車、AEC-Q100、SPC58 |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | 廃止 |
| Digi-Key でプログラム可能 | 検証されていない |
| コアプロセッサ | e200z420 |
| コアサイズ | 32ビットデュアルコア |
| スピード | 180MHz |
| 接続性 | CANbus、I²C、LINbus、SPI |
| 周辺機器 | DMA |
| I/O数 | 124 |
| プログラムメモリサイズ | 4MB（4M×8） |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 128K×8 |
| RAM サイズ | 512K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 3.3V、5V |
| データコンバータ | - |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 144-TQFP 露出パッド |
| サプライヤーデバイスパッケージ | 144-eTQFP (20x20) |
| 基本製品番号 | SPC58 |
の特徴SPC58EC80E5QMC0X
• AEC-Q100 準拠
• 高性能 e200z420n3 デュアルコア
– 32 ビット Power Architecture テクノロジー CPU
– 180 MHz ものコア周波数
– 可変長エンコーディング (VLE)
• 4224 KB (4096 KB コード フラッシュ + 128 KB データ フラッシュ) オンチップ フラッシュ メモリ: プログラムおよび消去操作中の読み取りをサポートし、EEPROM エミュレーションを可能にする複数のブロックをサポート
• 176 KB HSM 専用フラッシュ メモリ (144 KB コード + 32 KB データ)
• 384 KB オンチップ汎用 SRAM (128 KB コア ローカル データ RAM に加えて、各 CPU に 64 KB が含まれます)
• 64 チャネルのマルチチャネル ダイレクト メモリ アクセス コントローラ (eDMA)
• 1 つの割り込みコントローラ (INTC)
• 包括的な新世代 ASIL-B 安全コンセプト
– ISO 26262のASIL-B
– 障害通知の収集と対応のための FCCU
– メモリ内のエラー イベントを収集および報告するためのメモリ エラー管理ユニット (MEMU)
– 巡回冗長検査 (CRC) ユニット
• エンドツーエンド ECC を備えた複数のバス マスターからペリフェラル、フラッシュ、または RAM への同時アクセスを実現するクロスバー スイッチ アーキテクチャ
・ボディクロストリガーユニット（BCTU）
– 任意の eMIOS チャネルから ADC 変換をトリガーします
– 最大 2 つの専用 PIT_RTI から ADC 変換をトリガーします
• 拡張モジュラー IO サブシステム (eMIOS): 16 ビットのカウンター分解能を備えた最大 64 個のタイミング I/O チャネル
• 以下を備えた強化されたアナログ - デジタル コンバータ システム:
– 3 つの独立した高速 12 ビット SAR アナログ コンバータ
– 1 スーパーバイザ 12 ビット SAR アナログ コンバータ
– STDBY モードをサポートする 1 つの 10 ビット SAR アナログ コンバータ
• 通信インターフェース
– 18 LINFlexD モジュール
– 8 個のデシリアル シリアル ペリフェラル インターフェイス (DSPI) モジュール
– 高度な共有メモリ方式と ISO CAN-FD サポートを備えた 8 つの MCAN インターフェイス
– デュアルチャンネル FlexRay コントローラー
– 1 イーサネット コントローラ 10/100 Mbps、IEEE 802.3-2008 準拠
• 低電力機能
– 多彩な低電力モード
– RTC による超低電力スタンバイ
– 接触監視用のスマートウェイクアップユニット
– 高速ウェイクアップ スキーム
• ペリフェラル用の安定したクロック ドメインと計算シェル用の FM 変調ドメインを備えたデュアル フェーズ ロック ループ
アプリケーション のSPC58EC80E5QMC0X
• IEEE-ISTO 5001-2003 標準に準拠した Nexus 開発インターフェイス (NDI) (2010 標準を一部サポート)
• ブート アシスト フラッシュ (BAF) は、非同期 CAN または LIN/UART を介したシリアル ブートロードを使用した工場出荷時のプログラミングをサポートします。
• ジャンクション温度範囲 -40 °C ～ 150 °C
環境および輸出の分類SPC58EC80E5QMC0X
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| リーチステータス | REACHは影響を受けない |
| ECCN | 廃止 |
| HTSUS | 0000.00.0000 |
この製品の詳細を知りたい
