詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認される |
|---|---|---|---|
| 記憶タイプ: | 不揮発性 | 記憶フォーマット: | フラッシュ |
| 技術: | フラッシュ | 記憶容量: | 64Mビット |
| 記憶構成: | 8M x 8 | 記憶インターフェイス: | SPI -クォード入力/出力 |
| ハイライト: | 8SOIJフラッシュ・メモリIC,SST26VF064BT-104I SM,64MBITマイクロ制御回路IC |
||
製品の説明

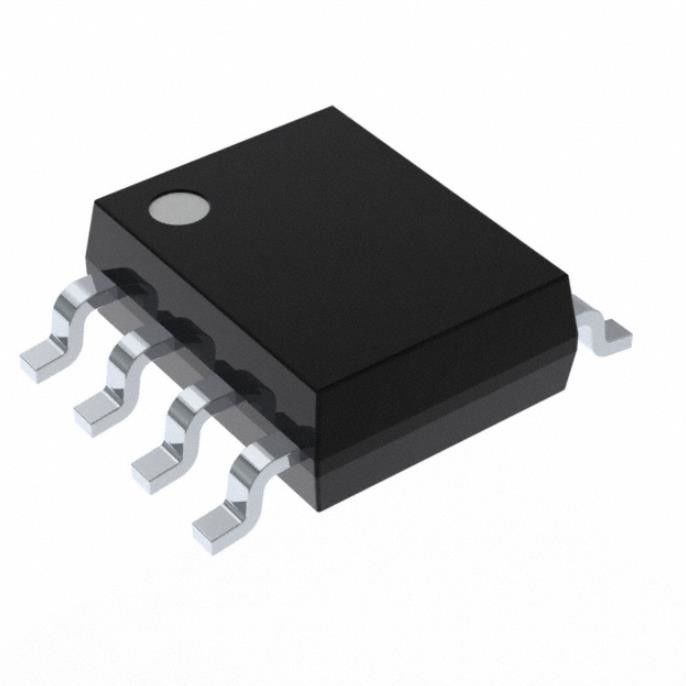

SST26VF064BT-104I/SMの現在の感覚の抵抗器IC抜け目がない64mbit Spi/クォード8soij
フラッシュ・メモリIC 64Mbit SPI -クォード入力/出力104 MHz 8-SOIJ
SST26VF064BT-104I/SMの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 記憶 | |
| 記憶 | |
| Mfr | マイクロチップ・テクノロジー |
| シリーズ | SST26 SQI® |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認される |
| 記憶タイプ | 不揮発性 |
| 記憶フォーマット | フラッシュ |
| 技術 | フラッシュ |
| 記憶容量 | 64Mbit |
| 記憶構成 | 8M x 8 |
| 記憶インターフェイス | SPI -クォード入力/出力 |
| クロック周波数 | 104のMHz |
| 周期にタイムの単語、ページを書きなさい | 1.5ms |
| 電圧-供給 | 2.7V | 3.6V |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-SOIC （0.209"、5.30mmの幅） |
| 製造者装置パッケージ | 8-SOIJ |
| 基礎プロダクト数 | SST26VF064 |
SST26VF064BT-104I/SMの特徴
•単一の電圧読書および操作を書くため:
- 2.7V-3.6Vか2.3V-3.6V
•シリアル・インタフェースの建築:
- SPIそっくりの連続コマンド構造が付いている少量全体の多重型にされた入力/出力
- モード0およびモード3
- x1/x2/x4連続周辺機器インターフェイス（SPI）の議定書
•高速クロック周波数:
- 2.7V-3.6V:104のMHzの最高
- 2.3V-3.6V:80のMHzの最高
•バースト方式:
- 連続的な線形破烈
- 覆いとの8/16/32/64バイトの線形破烈
•優秀な信頼性:
- 持久力:100,000の周期（最低）
- 保持100年以上データ
•ローパワー消費:
- 能動態は現在を読んだ:15 mA （典型的な@ 104のMHz）
- スタンバイの流れ:15 µA （典型的な）
•速い消去の時間:
- セクター/ブロックの消去:18氏（典型的な）、25氏（最高）
- 破片の消去:35氏（典型的な）、50氏（最高）
•ページ プログラム:
- x1かx4モードのページごとの256バイト
•検出を終りの書きなさい:
- 状態の記録の使用中ビットを投票するソフトウェア
•適用範囲が広い消去の機能:
- 均一4 Kバイトのセクター
- 4 8 Kバイトの上および下の変数はブロックの上にあった
- 1 32 Kバイトの上および下の上にあられたブロック
- 均一64 Kバイトはブロックの上にあった
•中断する書きなさい:
- 別のブロック/セクターにアクセスするためにプログラムまたは消去操作を中断しなさい
•ソフトウェア調整（RST）モード
•ソフトウェア保護:
- 個々のブロックはパーマの保護を書く
ロック式の機能
- 64 Kバイトのブロック、2つの32 Kバイトのブロックおよび8つの8 Kバイト変数ブロック
- 上および下の8 Kバイト変数ブロックの読まれた保護
•保証ID:
- 1時間プログラム可能な（OTP） 2 Kバイト、安全なID
- 64ビットの独特の工場によって前処理プログラムを作成される鑑定器
- ユーザー プログラム可能な区域
•温度較差:
- 産業:-40°Cへの+85°C
- 産業プラス:-40°Cへの+105°C
•自動車AEC-Q100等級2および等級3
•すべての装置は迎合的なRoHSである
SST26VF064BT-104I/SMの適用
フラッシュ記憶装置の連続クォードI/O™ （SQI™）の系列は6ワイヤー、低いピン計算のパッケージのローパワーの、高性能操作を可能にする4ビット入力/出力インターフェイスを特色にする。SST26VF064B/064BAはまた従来の連続周辺機器インターフェイス（SPI）の議定書に完全な命令セットの両立性を支える。SQIの抜け目がない装置を使用してシステム設計はより少ない板スペースを占め、最終的にシステム費用を下げる。26のシリーズのすべてのメンバー、SQI家族は専有の、高性能CMOS SuperFlash®の技術と製造される。割れ目ゲートの細胞の設計および厚酸化物のトンネルを掘る注入器は互い違いのアプローチと比較されるよりよい信頼性およびmanufacturabilityを達成する。
SST26VF064BT-104I/SMの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991B1A |
| HTSUS | 8542.32.0071 |
