詳細情報 |
|||
| 部品番号: | PTN78000WAZT | 出力の数: | 1 |
|---|---|---|---|
| 入る電圧- （分）: | 7V | 入る電圧- （最高）: | 36V |
| 電圧-出力: | 2.5 | 12.6V | 現在-出力（最高）: | 1.5A |
| 特徴: | OCP、OTP、UVLO | パッケージ/場合: | 5-SMDモジュール |
製品の説明

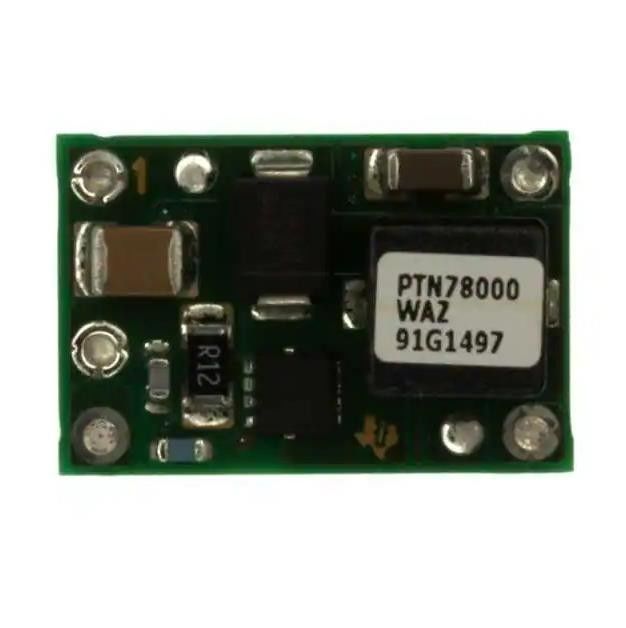

PTN78000WAZT モジュール DC コンバータ 1 出力 2.5 ～ 12.6V 1.5A 7V ～ 36V 入力
非絶縁PoLモジュール DC DCコンバータ 1 出力 2.5～12.6V 1.5A 7V～36V入力
PTN78000 は、高効率の降圧統合型スイッチング レギュレータ (ISR) シリーズで、人気の 78ST100 シリーズ製品の進化における第 3 世代に相当します。新しい設計では、78ST100、PT78ST100、PT5100、および PT6100 シリーズのシングル インライン ピン (SIP) 製品の代わりに検討する必要があります。PTN78000 は、以前の製品よりも小型かつ軽量で、電気的性能特性は同等か向上しています。ケースレスの両面パッケージは熱特性も向上しており、RoHS および鉛フリー準拠に関する TI のロードマップと互換性があります。
の特徴PTN78000WAZT
1.5Aの出力電流・広い入力電圧
(7V～36V)/(15V～36V)
幅広い出力電圧調整 (2.5V ～ 12.6V)/(11.85V ～ 22V)
高効率 (最大 95%)
オン/オフ禁止
不足電圧ロックアウト
出力電流制限
過熱シャットダウン
動作温度:-40°C ～ 85°C
表面実装パッケージも利用可能
仕様PTN78000WAZT
|
製造元
|
テキサス・インスツルメンツ
|
|
製品
|
PTN78000WAZT
|
|
タイプ
|
非絶縁型PoLモジュール
|
|
出力数
|
1
|
|
電圧 - 入力 (最小)
|
7V
|
|
電圧 - 入力 (最大)
|
36V
|
|
電圧 - 出力 1
|
2.5～12.6V
|
|
電流 - 出力 (最大)
|
1.5A
|
|
アプリケーション
|
ITE（商用）
|
|
特徴
|
OCP、OTP、UVLO
|
|
動作温度
|
-40℃～85℃
|
|
効率
|
91%
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
5-SMDモジュール
|
|
サイズ/寸法
|
長さ0.75インチ x 幅0.50インチ x 高さ0.36インチ (19.1mm x 12.7mm x 9.1mm)
|
範囲 (−10 ̊)
環境および輸出の分類
なんてことだ -
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACH の影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
PTN78000WAZTの用途
HVAC システム、試験および測定、医療機器、AC/DC アダプタ車両、船舶、航空電子機器
