詳細情報 |
|||
| 部品番号: | REF192ESZ-REEL | 電圧-出力（分/固定されて）: | 2.5V |
|---|---|---|---|
| 現在-出力: | 30 mA | 許容: | ±0.08% |
| 温度係数: | 5ppm/°C | 電圧-入力: | 3V | 15V |
| 現在-供給: | 45µA | 実用温度: | -40°C | 85°C （TA） |
製品の説明

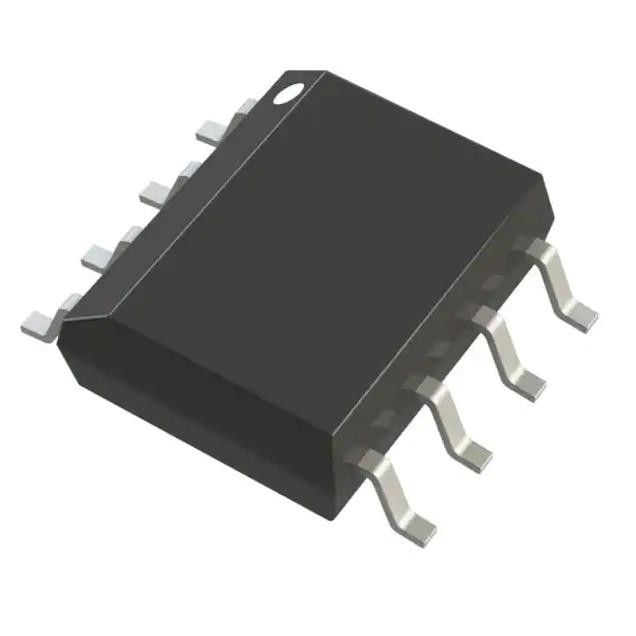

REF192ESZ-REEL シリーズ 基準電圧 IC 固定 2.5VV ±0.08% 30 mA 8-SOIC
非絶縁PoLモジュール DC DCコンバータ 1 出力 2.5～12.6V 1.5A 7V～36V入力
REF19x シリーズの高精度バンドギャップ電圧リファレンスは、特許取得済みの温度ドリフト曲率補正回路を使用しており、
非常に安定した薄膜抵抗器をレーザートリミングして、非常に低い温度係数と高い初期精度を実現します。
の特徴REF192ESZ-リール
温度係数: 最大 5 ppm/°C
高出力電流: 30 mA
低供給電流: 最大 45 μA
初期精度: 最大 ±2 mV1
スリープモード: 最大 15 μA
低いドロップアウト電圧
ロードレギュレーション: 4ppm/mA
ラインレギュレーション: 4 ppm/V
短絡保護
仕様REF192ESZ-リール
|
製品
|
REF192ESZ-リール
|
|
参照タイプ
|
シリーズ
|
|
出力タイプ
|
修理済み
|
|
電圧 - 出力 (最小/固定)
|
2.5V
|
|
電流 - 出力
|
30mA
|
|
許容範囲
|
±0.08%
|
|
温度係数
|
5ppm/℃
|
|
ノイズ - 0.1Hz ～ 10Hz
|
25μVp-p
|
|
ノイズ - 10Hz ～ 10kHz
|
-
|
|
電圧 - 入力
|
3V～15V
|
|
電流 - 供給
|
45μA
|
|
動作温度
|
-40℃～85℃(TA)
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
8-SOIC (0.154インチ、3.90mm幅)
|
|
サプライヤーデバイスパッケージ
|
8-SOIC
|
|
基本製品番号
|
REF192
|
範囲 (−10 ̊)
環境および輸出の分類
なんてことだ -
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
の応用REF192ESZ-リール
ポータブル機器
ADC と DAC
スマートセンサー
太陽光発電アプリケーション
ループ電流駆動の機器
