詳細情報 |
|||
| 部品番号: | SN65LVDS32PWRG4 | タイプ: | 受信機 |
|---|---|---|---|
| 議定書: | LVDS | 運転者/受信機の数: | 0/4 |
| 受信機ヒステリシス: | 50mV | データ転送速度: | 400Mbps |
| 電圧-供給: | 3V | 3.6V | 実用温度: | -40°C | 85°C |
製品の説明

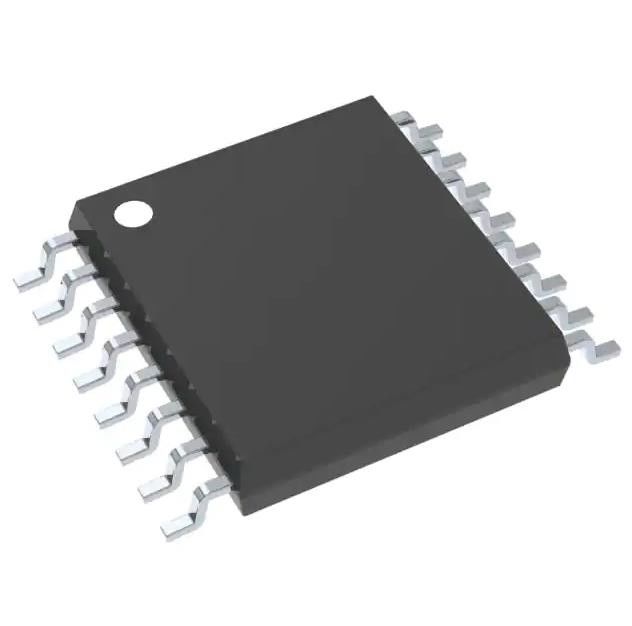

SN65LVDS32PWRG4 集積回路チップ 0/4 16TSSOP レシーバ LVDS
0/4 レシーバー LVDS 16-TSSOP
この差動ライン レシーバ ファミリは、改善されたパフォーマンスと、次のような機能を提供します。
低電圧差動信号 (LVDS) の電気的特性。LVDS は、
TIA/EIA-644規格。この改善された性能は、第 2 世代の受信機を表します。
この規格に対応した製品を提供し、ケーブル環境により優れた全体的なソリューションを提供します。この世代
の製品は、TI の製品ポートフォリオ全体の拡張であり、必ずしも古い LVDS レシーバーの代替品ではありません。
低電圧差動信号 (LVDS) の電気的特性。LVDS は、
TIA/EIA-644規格。この改善された性能は、第 2 世代の受信機を表します。
この規格に対応した製品を提供し、ケーブル環境により優れた全体的なソリューションを提供します。この世代
の製品は、TI の製品ポートフォリオ全体の拡張であり、必ずしも古い LVDS レシーバーの代替品ではありません。
の特徴SN65LVDS32PWRG4
ANSI の要件を満たすか超える
EIA/TIA-644 信号速度規格 (1) 以上
400Mbpsまで
• 3.3Vの単一電源で動作
• –2V～4.4Vの同相モード入力電圧
範囲
• 差動入力スレッショルド <50 mV
コモンモード入力電圧範囲全体にわたって 50 mV のヒステリシス
• 110Ωのライン終端抵抗を内蔵
LVDTシリーズで提供
• 伝播遅延時間 4 ns (標準値)
• アクティブフェールセーフにより高レベルの出力が保証されます
入力なしの場合
• 15 kV HBM を超えるバスピン ESD 保護
• 電源投入時に入力はハイインピーダンスのまま
下
• 推奨最大並列速度
200M転送/秒
• スモールアウトラインパッケージで利用可能
1.27mm端子ピッチ
• AM26LS32、MC3486、
またはμA9637
仕様SN65LVDS32PWRG4
|
製品
|
SN65LVDS32PWR
|
|
タイプ
|
受信機
|
| パッケージ | テープ＆リール |
|
プロトコル
|
LVDS
|
|
ドライバー/レシーバーの数
|
0/4
|
|
受信機ヒステリシス
|
50mV
|
|
データレート
|
400Mbps
|
|
電圧 - 電源
|
3V～3.6V
|
|
動作温度
|
-40℃～85℃
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
16-TSSOP (0.173インチ、幅4.40mm)
|
|
サプライヤーデバイスパッケージ
|
16-TSSOP
|
|
基本製品番号
|
65LVDS32
|
範囲 (−10 ̊)
環境および輸出の分類
なんてことだ -
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
の応用SN65LVDS32PWRG4
• 無線インフラストラクチャ
• 通信インフラストラクチャ
• プリンター
