詳細情報 |
|||
| 部品番号: | SN65MLVD200ADRG4 | 運転者/受信機の数: | 1/1 |
|---|---|---|---|
| 二重: | 半分 | 受信機ヒステリシス: | 25 mV |
| データ転送速度: | 100Mbps | 議定書: | 分岐LVDS |
製品の説明

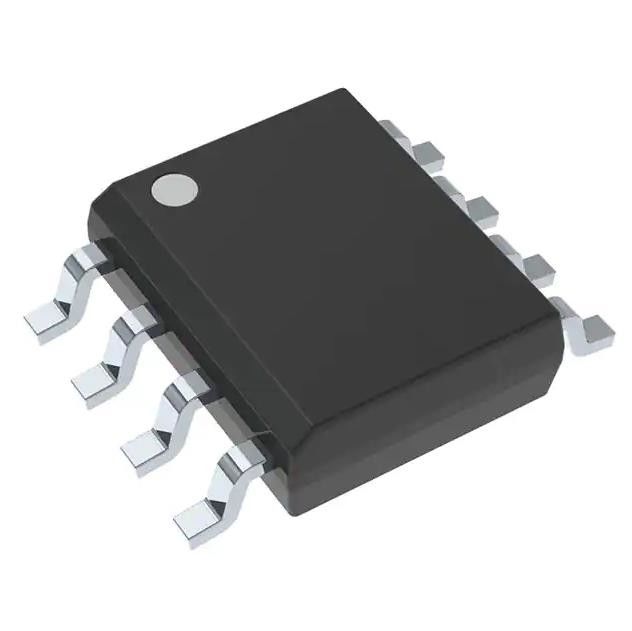

SN65MLVD200DRの集積回路の破片1/1のトランシーバー半分LVDS 8-SOIC
1/1のトランシーバー半分LVDS、分岐8-SOIC
この一連のSN65MLVD20x装置は低電圧の差動提案された分岐低電圧の差動シグナリング（M-LVDS）標準（TIA/EIA-899）に従うライン・ドライバおよび受信機である。これらの回路は追加された機能が付いているTIA/EIA-644規格準拠LVDSの同等に類似している、分岐適用に演説するために。運転者の出力電流は支えるために二重終えられて、50-Ω負荷分岐塗布高められた。運転者の出力スルー・レートは率100までMbpsに信号を送るために最大限に活用される。
SN65MLVD200ADRG4の特徴
低電圧の差動30-Ωライン・ドライバ
そして率の†に信号を送るまでための受信機
100 Mbps
か。100時Mbpsの電力損失
–運転者:典型的な50 MW
–受信機:典型的な30 MW
か。現在の修正にの会うか、または超過する
M-LVDS標準的なTIA/EIA-899のための
分岐データ交換
か。管理された運転者の出力電圧転移
改善された信号品質のための時
か。– 3.4-V共通モード電圧範囲への1-V
2ボルトまでのデータ転送をの許可する
暗騒音
か。タイプ1の受信機は25 mVをの組み込む
ヒステリシス
タイプ2の受信機はオフセットを提供する
（100 mV） Open-Circuit検出する境界
そして遊んでいバス状態
か。単一3.3-V供給から作動する
か。伝搬遅延は普通2.3 nsを時間を計る
受信機のための運転者および5 nsのため
か。Glitch-Free運転者の下のパワーアップ/
か。運転者はaに操作を扱う
損傷のない連続的な短絡
か。バスは不具にされたとき高いインピーダンスをピンで止める
またはVCC ≤ 1.5 V
か。利用できる200-Mbps装置
（SN65MLVD201、203、206、および207）
SN65MLVD200ADRG4の指定
|
Mfr
|
テキサス・インスツルメント
|
|
シリーズ
|
-
|
|
プロダクト
|
SN65MLVD200ADRG4
|
|
タイプ
|
トランシーバー
|
|
議定書
|
分岐LVDS
|
|
運転者/受信機の数
|
1/1
|
|
二重
|
半分
|
|
受信機ヒステリシス
|
25 mV
|
|
データ転送速度
|
100Mbps
|
|
電圧-供給
|
3V | 3.6V
|
|
実用温度
|
-40°C | 85°C
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
8-SOIC （0.154"、3.90mmの幅）
|
|
製造者装置パッケージ
|
8-SOIC
|
|
基礎プロダクト数
|
65MLVD200
|
範囲（−10 ̊
環境及び輸出分類
whのavck-
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
SN65MLVD200ADRG4の適用
·、ローパワー、短い範囲Altemative TIA/EIA-485に高速
·バックプレーンかケーブルで通信された分岐データおよび時計
