詳細情報 |
|||
| 部品番号: | TLVH431AQDBVRQ1 | 電圧-出力（分/固定されて）: | 1.24V |
|---|---|---|---|
| 電圧-出力（最高）: | 18ボルト | 現在-出力: | 70 mA |
| 許容: | ±1% | 現在-陰極: | 100μA |
| 実用温度: | -40°C | 125°C | ||
製品の説明

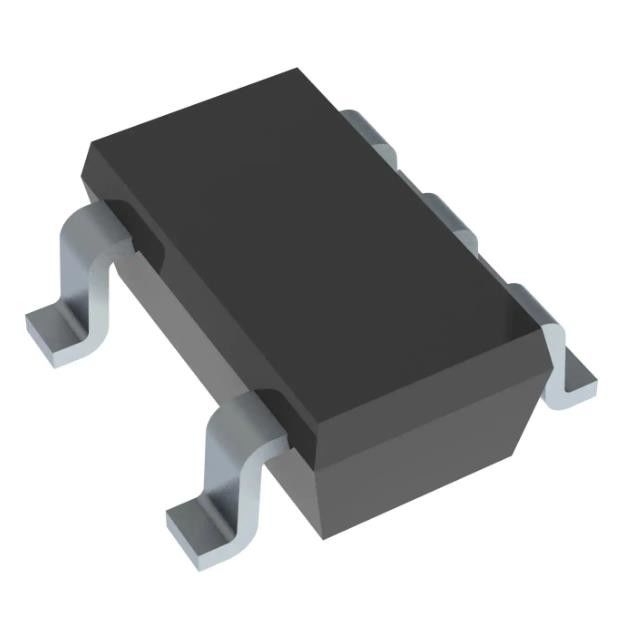

TLVH431AQDBVRQ1分路の電圧は70 mA SOT-23-5 IC 1.24V 18 VV ±1%を参照する
分路の電圧参照IC調節可能な1.24V 18 VV ±1% 70 mA SOT-23-5
TLVH431装置は低電圧3ターミナル自動車温度較差に指定されて熱安定性が調節可能な電圧参照、である。出力電圧はVREF （を搭載する1.24 V）そして18ボルト2つの外的なの間であらゆる価値に抵抗器置くことができる（図2）を見なさい。これらの装置は低電圧（広く利用されたTL431およびTL1431分路調整装置の参照からより1.24のV）作動する。
TLVH431AQDBVRQ1の特徴
•自動車適用のために修飾される
•低電圧操作:1.24ボルトに
•25°Cの参照の電圧許容
– B級のための0.5%
–等級のための1%
•調節可能電圧、VO = 18ボルトへのVREFを出力しなさい
•広い作動の陰極の現在の範囲:100 μAから70 mA
•0.25-Ω典型的な出力インピーダンス
•– 125°C指定への40°C
TLVH431AQDBVRQ1の指定
|
Mfr
|
テキサス・インスツルメント
|
|
シリーズ
|
、AEC-Q100自動車
|
|
プロダクト
|
TLVH431AQDBVRQ1
|
|
参照のタイプ
|
分路
|
|
出力タイプ
|
調節可能
|
|
電圧-出力（分/固定されて）
|
1.24V
|
|
電圧-出力（最高）
|
18ボルト
|
|
現在-出力
|
70 mA
|
|
許容
|
±1%
|
|
現在-陰極
|
100 µA
|
|
実用温度
|
-40°C | 125°C （TA）
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
SC-74A、SOT-753
|
|
製造者装置パッケージ
|
SOT-23-5
|
|
基礎プロダクト数
|
TLVH431
|
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
