詳細情報 |
|||
| 部品番号: | TPS2HB16BQPWPRQ1 | 出力の数: | 2 |
|---|---|---|---|
| 入る比率-:出力: | 1:1 | インターフェイス: | オン/オフ |
| 電圧-負荷: | 3V | 28V | 現在-出力（最高）: | 60A |
| Rdsの（タイプ）: | 16mOhm | 実用温度: | -40°C | 125°C |
製品の説明
TLV3501AIDBVT IC CMOS レールツーレール TTL SOT-23-6 温度センサーチップ
TPS2HB16-Q1 は、負荷の改善を可能にする高精度のアナログ電流センスも提供します。
診断。負荷電流とデバイス温度をシステム MCU に報告することで、デバイスは次のことを可能にします。
システムの寿命を延ばす予知保全と負荷診断。TPS2HB16-Q1 は HTSSOP で利用可能です
PCB フットプリントの削減を可能にするパッケージです。
の特徴TPS2HB16BQPWPRQ1
• 自動車用途向けに認定済み
• AEC-Q100 は次の結果で認定されました。
– デバイス温度グレード 1: TA = –40°C ～ 125°C の周囲動作温度範囲
– デバイス HBM ESD 分類レベル 2
– デバイス CDM ESD 分類レベル C4B
– 40Vのロードダンプに耐えます
• RON 16mΩのデュアルチャネルスマートハイサイドスイッチ（TJ = 25°C）
• 調整可能な電流制限によりシステムレベルの信頼性を向上
– 電流制限は 4.1 A ～ 48.5 A で調整可能、内部で 60 A に固定
• 堅牢な統合出力保護:
– 統合された熱保護
– アース/バッテリーへの短絡に対する保護
– 逆電圧による自動スイッチオンを含む、バッテリー逆接続イベントに対する保護
– バッテリー/アースの損失が発生した場合は自動的に停止します
– 誘導負荷を消磁する統合出力クランプ
– 構成可能な障害処理
• アナログセンス出力は、以下を正確に測定するように構成できます。
- 負荷電流
– デバイスの温度
• SNS ピンを介して障害を通知します。
– 開放負荷およびバッテリーへの短絡の検出
仕様TPS2HB16BQPWPRQ1
|
製品
|
TPS2HB16BQPWPRQ1
|
|
スイッチの種類
|
一般的用途
|
|
出力数
|
2
|
|
比率 - 入力:出力
|
1:1
|
|
出力構成
|
ハイサイド
|
|
出力タイプ
|
Nチャンネル
|
|
インターフェース
|
オンオフ
|
|
電圧 - 負荷
|
3V～28V
|
|
電圧 - 電源 (Vcc/Vdd)
|
不要
|
|
電流 - 出力 (最大)
|
60A
|
|
RDS オン (標準)
|
16ミリオーム
|
|
入力方式
|
-
|
|
特徴
|
-
|
|
障害保護
|
電流制限 (調整可能)、過熱
|
|
動作温度
|
-40℃～125℃（TA）
|
|
取付タイプ
|
表面実装
|
|
サプライヤーデバイスパッケージ
|

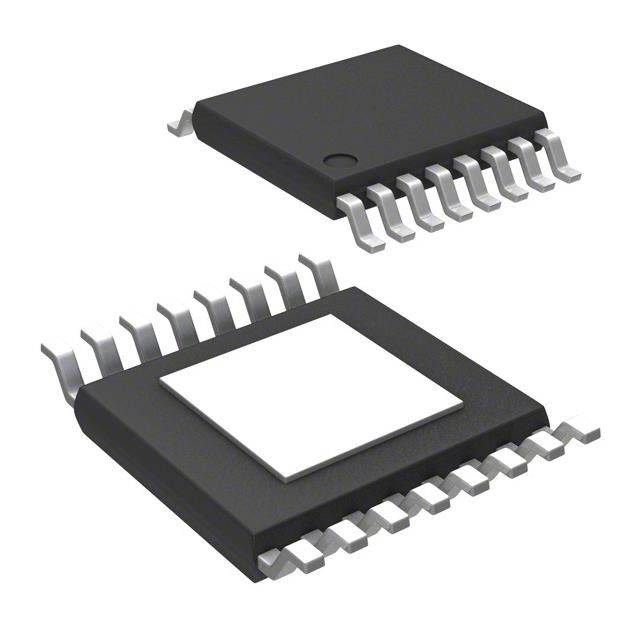

16-HTSSOP
|
|
パッケージ・ケース
|
16-PowerTSSOP (0.173インチ、4.40mm幅)
|
|
基本製品番号
|
TPS2HB16
|
の応用TPS2HB16BQPWPRQ1
• 車載用ディスプレイモジュール
• ADASモジュール
• シートコンフォートモジュール
・トランスミッションコントロールユニット
• HVAC 制御モジュール
• ボディコントロールモジュール
• LED照明
• 27W電球2個
環境および輸出の分類
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACH の影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
