詳細情報 |
|||
| 部品番号: | TPS4H160BQPWPRQ1 | 出力の数: | 4 |
|---|---|---|---|
| 入る比率-:出力: | 1:1 | インターフェイス: | オン/オフ |
| 電圧-負荷: | 3.4V～40V | 現在-出力（最高）: | 2.5A |
| Rdsの（タイプ）: | 165mOhm | 製造者装置パッケージ: | 28-HTSSOP |
製品の説明
TLV3501AIDBVT IC CMOSの柵に柵TTL SOT-23-6の温度検出器の破片
TPS4H160-Q1装置は十分に統合される4の保護されたquadchannelのスマートな高側のスイッチである
160-mΩ NMOS力のFETs。完全な診断および高精度な現在の感覚は負荷のインテリジェント制御を可能にする。
外的で調節可能な現在の限界は侵入または積み過ぎの流れの制限によって全システムの信頼性を改善する。
TPS4H160BQPWPRQ1の特徴
•自動車適用のために修飾される
•AEC-Q100は次の結果と修飾した:
–装置温度の等級1:– asd 125°Cの包囲された実用温度範囲への40°C
–装置HBM ESD分類のレベルH3A
–装置CDM ESD分類のレベルC4B
•可能な機能安全
–利用できるドキュメンテーション機能安全システムの設計を助けるため
•クォード チャネル160-mΩの完全な診断を用いるスマートな高側のスイッチ
–版A:オープン下水管のデジタル出力
–版B:現在感覚のアナログ出力
•広い作動の電圧3.4 Vから40ボルト
•超低いスタンバイの流れ、 < 500="" nA="">
•高精度な現在の感覚:>25-mAの負荷の下の±15%
•外的な抵抗器、>500 mAの負荷の下の±15%を搭載する調節可能な現在の限界
•保護
–現在の限界による短いにGND保護（内部か外的）
–選択および熱振動を離れた掛け金との熱操業停止
–誘導負荷最大限に活用されたスルー・レートの否定的な電圧クランプ
TPS4H160BQPWPRQ1の指定
|
Mfr
|
テキサス・インスツルメント
|
|
シリーズ
|
、AEC-Q100自動車
|
|
プロダクト
|
TPS4H160BQPWPRQ1
|
|
スイッチ タイプ
|
一般目的
|
|
出力の数
|
4
|
|
入る比率-:出力
|
1:1
|
|
出力環境設定
|
高い側面
|
|
出力タイプ
|
N-Channel
|
|
インターフェイス
|
オン/オフ
|
|
電圧-負荷
|
3.4V | 40V
|
|
電圧-供給（Vcc/Vdd）
|
必須
|
|
現在-出力（最高）
|
2.5A
|
|
Rdsの（タイプ）
|
165mOhm
|
|
入れられたタイプ
|
非逆になること
|
|
特徴
|
状態の旗
|
|
欠陥の保護
|
温度に現在の制限（固定される）、
|
|
実用温度
|
-40°C | 125°C （TA）
|
|
タイプの取付け
|
表面の台紙
|
|

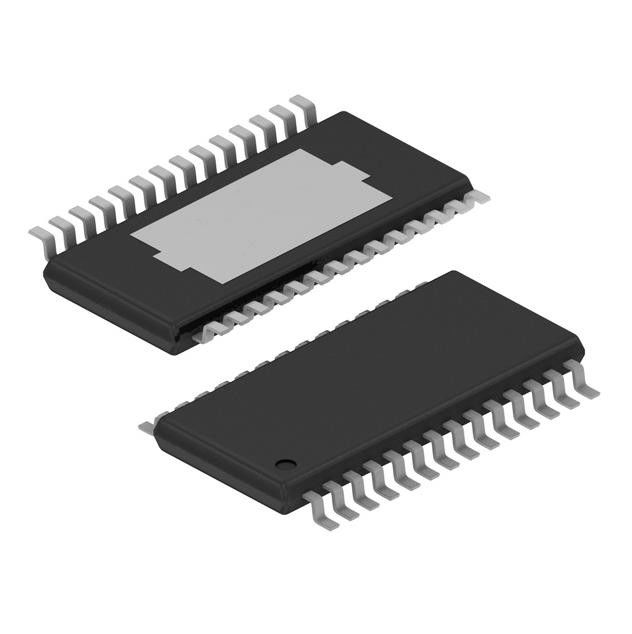

製造者装置パッケージ
|
28-HTSSOP
|
|
パッケージ/場合
|
28-PowerTSSOP （0.173"、4.40mmの幅）
|
|
基礎プロダクト数
|
TPS4H160
|
TPS4H160BQPWPRQ1の適用
•多重チャンネルLEDの運転者、球根の運転者
•サブモジュールのための多重チャンネルの高側のスイッチ
•多重チャンネルの高側のリレー、ソレノイドの運転者
•PLCデジタル出力の運転者
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
