詳細情報 |
|||
| 部品番号: | PZT2907AT1G | 現在-コレクター（（最高） IC）: | 600 mA |
|---|---|---|---|
| 電圧-コレクターのエミッターの故障（最高）: | 30ボルト | Vceの飽和（最高） @ Ib、IC: | 1.6V @ 50mA、500mA |
| 現在-コレクターの締切り（最高）: | 10nA （ICBO） | パワー最高: | 1.5 w |
| 頻度-転移: | 200MHz | 実用温度: | -65°C | 150°C （TJ） |
製品の説明

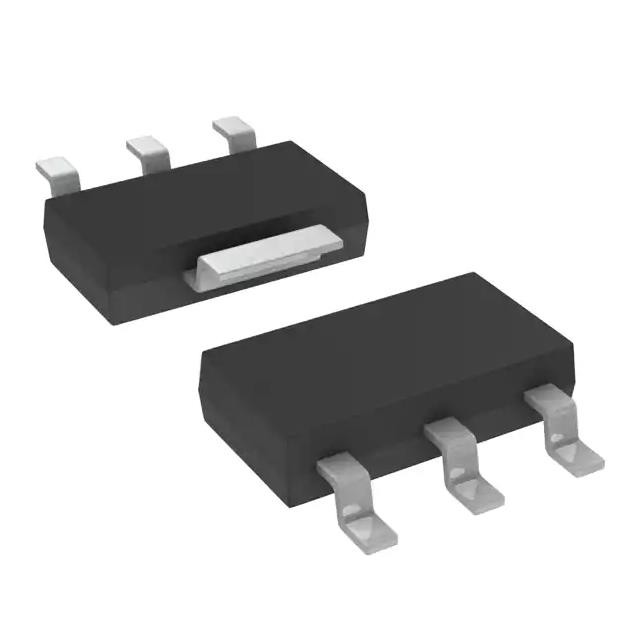

PZT2907AT1G PNP 60 V 600 mA 200MHz 1.5 W SOT-223 汎用リレー
この PNP シリコン エピタキシャル トランジスタは、リニアおよびスイッチング アプリケーションで使用するために設計されています。デバイスはSOT-223に収納されています。
中電力の表面実装アプリケーション向けに設計されたパッケージです。
の特徴PZT2907AT1G
・NPNコンプリメントはPZT2222AT1です。
• SOT-223 パッケージはウェーブまたはリフローを使用してはんだ付け可能
• SOT-223 パッケージにより水平取り付けが保証され、結果としてパフォーマンスが向上します。
熱伝導が良く、はんだ付けの目視検査が可能
関節。形成されたリードがはんだ付け時の熱応力を吸収
金型損傷の可能性を排除
• 独自の機能を必要とする自動車およびその他のアプリケーション向けの S プレフィックス
サイトとコントロールの変更要件。AEC-Q101 認定および
PPAP対応
• これらのデバイスは鉛フリー、ハロゲンフリー/BFR フリーで、RoHS 準拠です。
準拠*
仕様PZT2907AT1G
|
製品
|
PZT2907AT1G
|
|
トランジスタの種類
|
PNP
|
|
電流 - コレクタ (Ic) (最大)
|
600mA
|
|
電圧 - コレクタ エミッタ ブレイクダウン (最大)
|
60V
|
|
Vce 飽和 (最大) @ Ib、Ic
|
1.6V @ 50mA、500mA
|
|
電流 - コレクタカットオフ (最大)
|
10nA (ICBO)
|
|
DC 電流利得 (hFE) (最小) @ Ic、Vce
|
100 @ 150mA、10V
|
|
パワー - 最大
|
1.5W
|
|
周波数 - 遷移
|
200MHz
|
|
動作温度
|
-65℃～150℃(TJ)
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
TO-261-4、TO-261AA
|
|
サプライヤーデバイスパッケージ
|
SOT-223 (TO-261)
|
|
基本製品番号
|
PZT2907
|
の応用PZT2907AT1G
• スイッチングとリニア増幅
環境および輸出の分類
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
