詳細情報 |
|||
部品番号: | 1P1G125QDCKRG4Q1 | 出力タイプ: | 3 ステート |
---|---|---|---|
現在-高い出力低い: | 24mA、24mA | 電圧-供給: | 1.65V~5.5V |
実用温度: | -40°C | 125°C (TA) | 要素の数: | 1 |
製品の説明

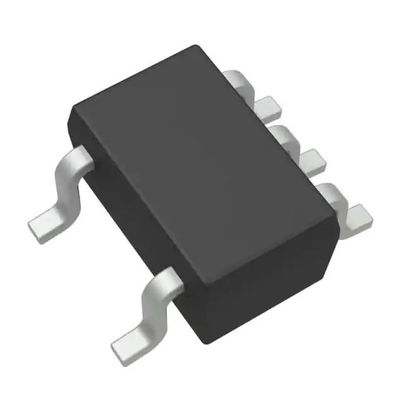

1P1G125QDCKRG4Q1 1 エレメント エレメントあたり 1 ビット トライステート出力 SC-70-5
バッファ、非反転 1 エレメント エレメントあたり 1 ビット 3 ステート出力 SC-70-5
の特徴1P1G125QDCKRG4Q1
• AEC-Q100 は次の結果で認定されました。
– デバイス温度グレード 1: –40°C ~ +125°C
使用周囲温度範囲
– デバイス人体モデル (HBM) ESD
分類レベル2
– デバイスの帯電デバイス モデル (CDM) ESD
分類レベル C5
• 小型の 1.45 mm2 も入手可能
パッケージ(DRY) 0.5mmピッチ
• 5V VCC動作をサポート
• 過電圧耐性入力受け入れ
5.5Vまでの電圧
• VCC への下位変換を提供します。
• 3.3 V での最大 tpd 3.7 ns
• 低消費電力、最大 10μA ICC
• 3.3 V で ±24 mA 出力ドライブ
• Ioff はライブ挿入、部分的なパワーダウンをサポートします。
モード、およびバックドライブ保護
• 100mAを超えるラッチアップ性能
JESD 78、クラス II に準拠
仕様1P1G125QDCKRG4Q1
製品
|
1P1G125QDCKRG4Q1
|
ロジックタイプ
|
バッファ、非反転
|
要素の数
|
1
|
要素あたりのビット数
|
1
|
入力方式
|
-
|
出力タイプ
|
トライステート
|
電流 - 出力ハイ、ロー
|
24mA、24mA
|
電圧 - 電源
|
1.65V~5.5V
|
動作温度
|
-40℃~125℃(TA)
|
取付タイプ
|
表面実装
|
パッケージ・ケース
|
5-TSSOP、SC-70-5、SOT-353
|
サプライヤーデバイスパッケージ
|
SC-70-5
|
基本製品番号
|
1P1G125
|
範囲 (−10 ̊)
環境および輸出の分類
なんてことだ -
属性 | 説明 |
---|---|
RoHS ステータス | ROHS3準拠 |
感湿性レベル (MSL) | 1 (無制限) |
リーチステータス | REACHは影響を受けない |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
の応用1P1G125QDCKRG4Q1
• 自動車用途向けに認定済み
• デジタル信号の駆動強度を高める
• 最大 100 MHz の方形波信号をリドライブ
• ハイインピーダンスオフ状態でデジタル信号を有効または無効にします。
