詳細情報 |
|||
| 部品番号: | ADS1293CISQE/NOPB | ビットの数: | 24 |
|---|---|---|---|
| チャネルの数: | 3 | 電圧-供給、アナログ: | 2.7V | 5.5V |
| 電圧-供給、デジタル: | 1.65V | 3.6V | パッケージ/場合: | 28-WFQFNはパッドを露出した |
製品の説明

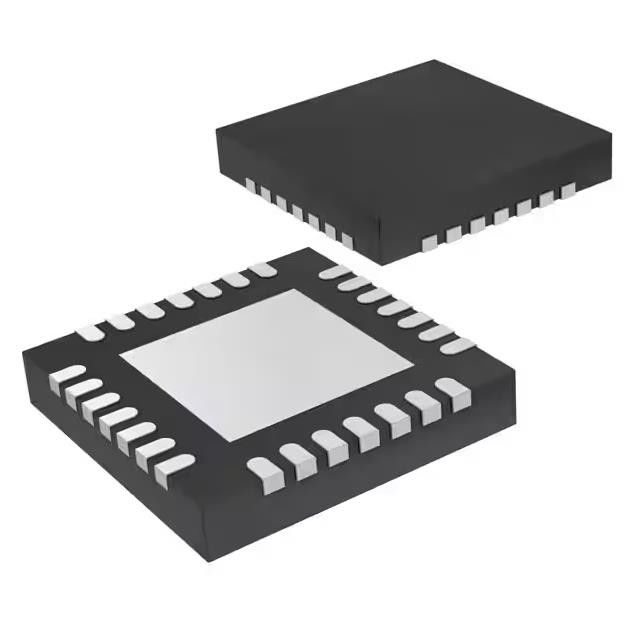

ADS1293CISQE/NOPB EMMCのメモリー チップ3チャネルAFE 24ビット28-WQFN
IC AFE 3 CHAN 24BIT 28WQFN 3チャネルAFE 24ビット28-WQFN （5x5）
ADS1293は自己診断法警報を組み込む
システムがからいつあるか検出するシステム
作動条件は及ぶ。そのようなでき事は報告される
エラー フラグに。エラー フラグの全面的な状態はある
熱心なALARMBピンの信号として利用できる。
ADS1293CISQE/NOPBの特徴
●同時ペースの出力が付いているデジタル3つの高解像のECGチャネル
●EMI堅くされた入力
●低い電力:0.3 mW/channel
●入力参照された騒音:7 μVpp （40 Hz帯域幅）
●入れられたバイアス流れ:175 pA
●データ転送速度:25.6のまでksps
●差動入れられた電圧範囲:±400 mV
●アナログの供給電圧:2.7Vへの5.5V
●デジタル入力/出力の供給電圧:3.6ボルトへの1.65V
●右足ドライブ アンプ
●ACおよびDCの最初の検出
●ウイルソンおよびGoldbergerターミナル
●割り込みによって運転される診断のための● ALARMB Pin
●電池の電圧監視
●作り付けの発振器および参照
●適用範囲が広いパワーおよび待機モード
ADS1293CISQE/NOPBの指定
|
Mfr
|
テキサス・インスツルメント
|
|
シリーズ
|
-
|
|
プロダクト
|
ADS1293CISQE/NOPB
|
| パッケージ | テープ及び巻き枠（TR） |
|
ビットの数
|
24
|
|
チャネルの数
|
3
|
|
電圧-供給、アナログ
|
2.7V | 5.5V
|
|
電圧-供給、デジタル
|
1.65V | 3.6V
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
28-WFQFNはパッドを露出した
|
|
製造者装置パッケージ
|
28-WQFN （5x5）
|
|
基礎プロダクト数
|
ADS1293
|
ADS1293CISQE/NOPBの適用
•携帯用1/2/3/5/6/7/8/12鉛ECG
•忍耐強い徴候の監視:Holter、でき事、圧力および遠隔医療
•自動化された外的な除細動器
•スポーツおよび適性（心拍数およびECG）
環境及び輸出分類
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
