詳細情報 |
|||
| 部品番号: | ACS725LLCTR-05AB-T | 現在-感じる: | 5A |
|---|---|---|---|
| チャネルの数: | 1 | 感受性: | 264mV/A |
| 頻度: | DC | 120kHz | 直線性: | ±1.5% |
製品の説明

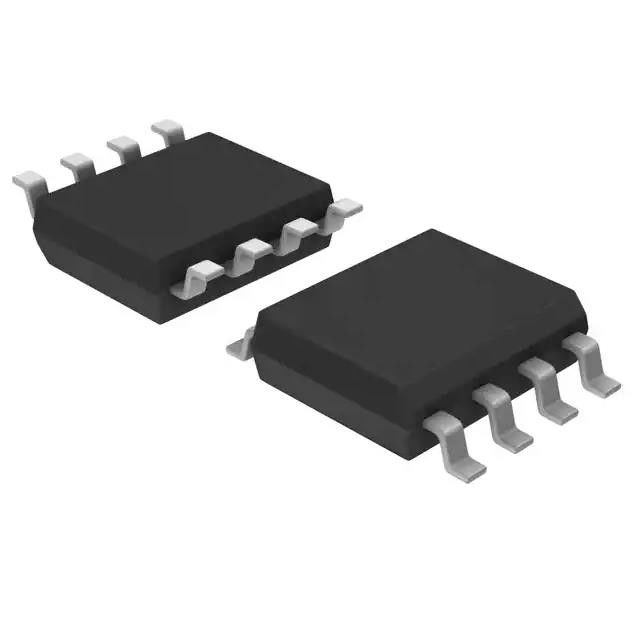

ACS725LLCTR-05AB-Tの温度検出器の破片の現在のセンサー5A 1 8-SOIC
現在のセンサー5A 1チャネルのホール効果、差動二方向8-SOIC （0.154"、3.90mmの幅）
伝導性道のターミナルはセンサーから電気で導く隔離される（ピン5から8）。これは可能にする
高側の差動増幅器の使用なしで高側の現在の感覚の適用で使用されるべきACS725現在のセンサーIC
または他の高価な分離の技術。
ACS725LLCTR-05AB-Tの特徴
•AEC-Q100は修飾した
•棄却物共通モード分野を感じている差動ホール
•1.2のmΩの低い電力の損失および高い侵入の現在の抵抗の機能のための第一次コンダクターの抵抗
•統合された盾は現在のコンダクターから死ぬために事実上容量性カップリングを除去し出力を非常に抑制する
高いdv/dtのトランジェントによる騒音
•専有アンプおよびフィルター デザイン・テクニックによる非常に改善された帯域幅のIndustry-leading騒音の性能
•高い帯域幅制御適用のfasterreのsponseの時間のアナログ出力120のkHzの
•フィルター ピンはユーザーが低い帯域幅で改善された決断のための出力をろ過することを可能にする
•Patented統合されたデジタル温度修正の回路部品は近い閉じたループの正確さを可能にする
オープン・ループ センサーの温度
•小さい足跡、スペース強いられた適用のために適した控えめなSOIC8パッケージ
•フィルター ピンはより低い頻度でよりよい決断のために限る帯域幅を簡単にする
ACS725LLCTR-05AB-Tの指定
|
Mfr
|
Allegroマイクロシステム
|
|
シリーズ
|
、AEC-Q100自動車
|
|
プロダクト
|
ACS725LLCTR-05AB-T
|
|
測定のため
|
AC/DC
|
|
センサーのタイプ
|
ホール効果、差動
|
|
現在-感じる
|
5A
|
|
チャネルの数
|
1
|
|
出力
|
の電圧Ratiometric
|
|
感受性
|
264mV/A
|
|
頻度
|
DC | 120kHz
|
|
直線性
|
±1.5%
|
|
正確さ
|
±0.9%
|
|
電圧-供給
|
3V | 3.6V
|
|
応答時間
|
4µs
|
|
現在-供給（最高）
|
14mA
|
|
実用温度
|
-40°C | 150°C （TA）
|
|
分極
|
二方向
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
8-SOIC （0.154"、3.90mmの幅）
|
|
基礎プロダクト数
|
ACS725
|
範囲（−10 ̊
環境及び輸出分類
avck-を使って
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
ACS725LLCTR-05AB-Tの適用
