詳細情報 |
|||
| 部品番号: | BQ24296RGET | 細胞の数: | 1 |
|---|---|---|---|
| 充電電流 - 最大: | 3A | 電池のパックの電圧: | 4.2V |
| VVoltage -供給（最高）: | 6.2V | インターフェイス: | Iの² C |
| 実用温度: | -40°C | 85°C （TA） | パッケージ/場合: | 24-VFQFNはパッドを露出した |
| ハイライト: | 24VQFN リチウム電池充電器、BQ24296RGET、3A 4.2V リチウム電池充電器 IC,BQ24296RGET,3A 4.2V Lithium Battery Charger IC |
||
製品の説明

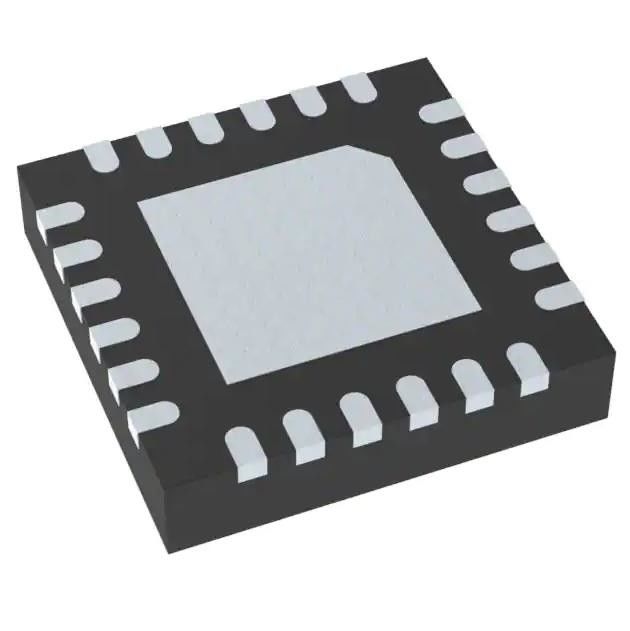

BQ24296RGET SMD LED チップ バッテリ充電器 IC リチウム イオン/ポリマー 24-VQFN
充電器 IC リチウムイオン/ポリマー 24-VQFN (4x4) IC BATT CHG LI-ION 1CELL
低インピーダンスの電力経路により、スイッチモードの動作効率が最適化され、バッテリの充電時間が短縮され、
放電段階中のバッテリー寿命を延ばします。充電およびシステム設定を備えた I2C シリアル インターフェイスにより、
このデバイスは真に柔軟なソリューションです。
の特徴BQ24296RGET
• 90% 高効率スイッチモード 3A 充電器
• 3.9V～6.2Vの単一入力USB準拠
• 6.4V過電圧保護機能付き充電器
– USB ホストまたは充電ポート D+/D
- USB 充電器仕様 (BC1.2) と互換性のある検出
– 非標準の 2-A/1-A アダプタの検出をサポート (bq24297)
– 入力電圧および電流制限は USB 2.0 および USB 3.0 をサポート
– 入力電流制限: 100 mA、150 mA、500 mA、900 mA、1 A、1.5 A、2 A、および 3 A
• 1 A または 1.5 A で出力 4.55 V ～ 5.5 V に調整可能な USB OTG
– 高速 OTG スタートアップ (22 ms 標準)
– 90% の 5V 昇圧モード効率
– 精度 ±15% のヒカップモード過電流保護
• ナロー VDC (NVDC) 電力パス管理
– バッテリーなしまたはバッテリーが著しく放電した状態でもシステムを瞬時にオンにする
– バッテリー補助モードでの理想ダイオード動作
• 低背 1.2 mm インダクタの 1.5 MHz スイッチング周波数
• 安全性
– OTGモードでの充電および放電のためのバッテリー温度検知
– バッテリー充電安全タイマー
– 温度調整とサーマルシャットダウン
– 入力およびシステムの過電圧保護
– MOSFET過電流保護
• LEDまたはホストプロセッサの充電ステータス出力
• 入力電圧レギュレーションによる最大電力追従機能
• 20µAの低バッテリ漏れ電流と出荷モードのサポート
• 4.00mm x 4.00mm VQFN-24 パッケージ
仕様BQ24296RGET
|
製造元
|
テキサス・インスツルメンツ
|
|
シリーズ
|
-
|
|
製品
|
BQ24296RGET
|
| パッケージ | テープ＆リール（TR） |
|
電池の化学
|
リチウムイオン/ポリマー
|
|
セルの数
|
1
|
|
現在 - 充電中
|
定数 - プログラム可能
|
|
プログラム可能な機能
|
-
|
|
障害保護
|
過電流、過温度、過電圧
|
|
充電電流 - 最大
|
3A
|
|
バッテリーパックの電圧
|
4.2V
|
|
電圧 - 電源 (最大)
|
6.2V
|
|
インターフェース
|
I²C
|
|
動作温度
|
-40℃～85℃(TA)
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
24-VFQFN 露出パッド
|
|
サプライヤーデバイスパッケージ
|
24-VQFN (4x4)
|
|
基本製品番号
|
BQ24296
|
範囲 (−10 ̊)
環境および輸出の分類
avckで-
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
の応用BQ24296RGET
• タブレット PC、スマートフォン、インターネット デバイス
• ポータブルオーディオスピーカー
• ハンドヘルドコンピュータ、PDA、POS
