詳細情報 |
|||
| 部品番号: | Z86E0208SEG | 中心プロセッサ: | Z8 |
|---|---|---|---|
| コア サイズ: | 8ビット | 速度: | 8MHz |
| ペリフェラル: | POR、WDT | 入力/出力の数: | 14 |
| RAMのサイズ: | 61 x 8 | 電圧-供給（Vcc/Vdd）: | 4.5V | 5.5V |
| ハイライト: | OTP 18SOICの表面の台紙IC,512B OTPの表面の台紙IC,Z86E0208SEG |
||
製品の説明

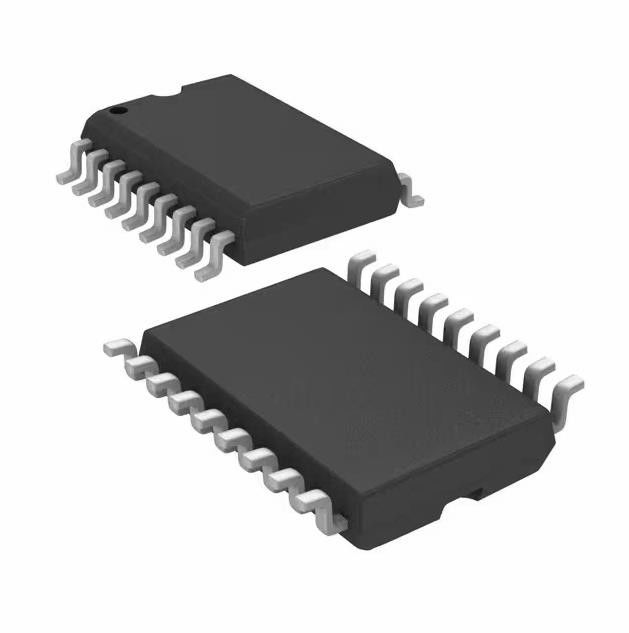

Z86E0208SEG SMD LEDの破片IC MCU 8BIT 512B OTP 18SOIC Z8入力/出力14
Z8 Z8®のマイクロ制御回路IC 8ビット8MHz 512B （512 x 8） OTP
ZiLOGのZ86E02 SL1925のマイクロ制御回路（MCU）はZiLOGの順調なソフトウェア開発を許可する単一チップZ8® MCU家族の一度だけのプログラム可能な（OTP）メンバーでしたり、プロトタイピングおよび覆われたROM版と好ましい小さい契約量経済的にデバッグする。
Z86E0208SEGの特徴
•3.5Vへの5.5V動作範囲@ 0°Cへの+70°C
•4.5Vへの5.5V動作範囲@ -40°Cへの+105°C
•14の入出力ライン
•方向を変えられる6順位をつけられた割り込み（3つの落ちる端、1つの上昇端、1つのタイマー、1ソフトウェア）
•プログラム選択:
–低雑音
– ROMは保護する
–自動掛け金
–ウォッチドッグ タイマー（WDT）
– RCの発振器
Z86E0208SEGの指定
|
タイプ
|
記述
|
|---|---|
|
部門
|
集積回路（IC）
埋め込まれる
マイクロ制御回路
|
|
Mfr
|
Zilog
|
|
シリーズ
|
Z8®
|
| パッケージ | 管 |
|
プロダクト
|
Z86E0208SEG
|
|
中心プロセッサ
|
Z8
|
|
コア サイズ
|
8ビット
|
|
速度
|
8MHz
|
|
結合性
|
-
|
|
ペリフェラル
|
POR、WDT
|
|
入力/出力の数
|
14
|
|
プログラム記憶容量
|
512B （512 x 8）
|
|
プログラム記憶タイプ
|
OTP
|
|
EEPROMのサイズ
|
-
|
|
RAMのサイズ
|
61 x 8
|
|
電圧-供給（Vcc/Vdd）
|
4.5V | 5.5V
|
|
データ変換装置
|
-
|
|
発振器のタイプ
|
内部
|
|
実用温度
|
-40°C | 105°C （TA）
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
18-SOIC （0.295"、7.50mmの幅）
|
|
基礎プロダクト数
|
Z86E0208
|
Z86E0208SEGの他の特徴
•6ビット プログラム可能なPrescalerが付いている1つのプログラム可能な8ビット カウンター/タイマー、
•WDT/Power調整（POR）
•XTAL、陶磁器共鳴、LC、RC、または外面を受け入れるオン破片の発振器
時計
•時計なしのWDTの調整
•ローパワー消費（典型的な50 mΩ）
•速い指示ポインター（1.5µs @ 8つのMHz）
•RAMバイト（61）
範囲（−10 ̊
環境及び輸出分類
avck-を使って
| 属性 | 記述 |
|---|---|
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
追加的なリソース
| 属性 | 記述 |
|---|---|
| 他の名前 |
269-3949
Z86E0208SEG1925-ND
|
| 標準パッケージ | 40 |
